Ingressi digitali programmabili
Adatto per l'unità principale Ring
8 DI e 5 DO
4 correnti di ingresso e 3 tensioni di ingresso
Registratore di guasti
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

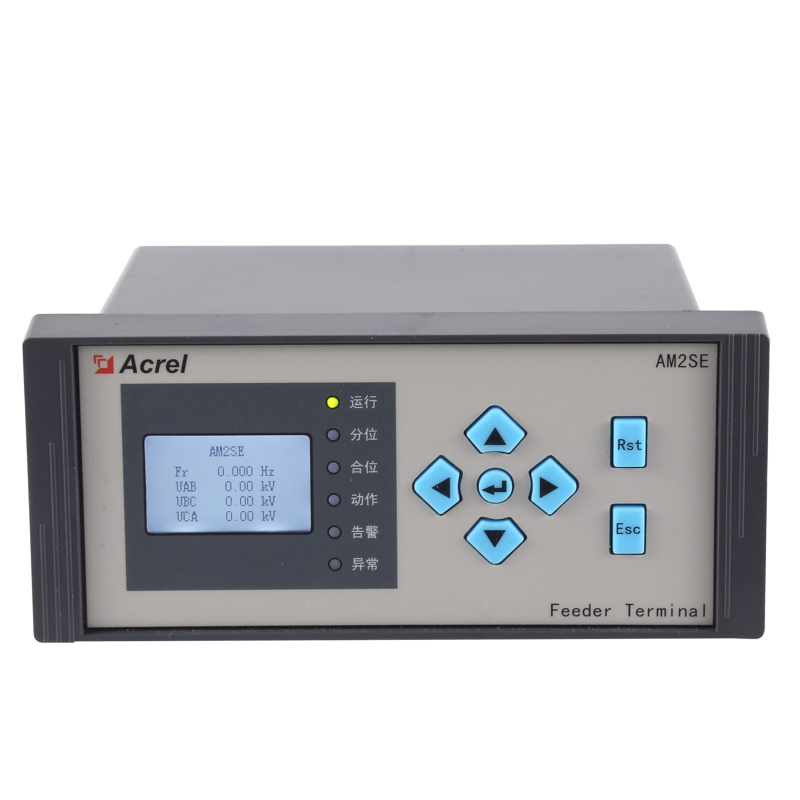

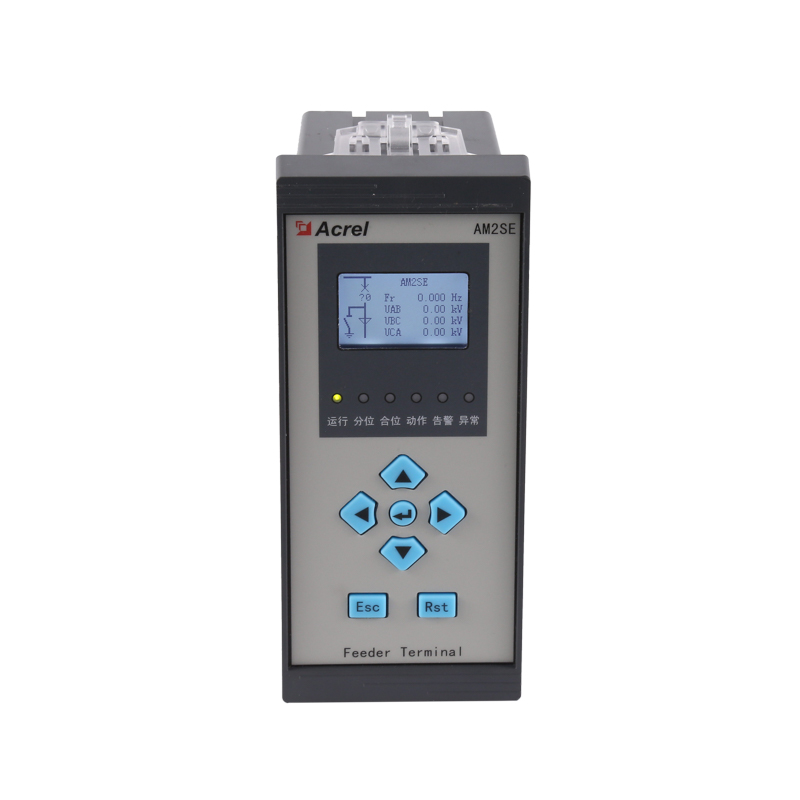

Il relè di protezione Acrel AM2SE è una soluzione altamente adattabile progettata per applicazioni di media tensione (10 kV). Presenta un design modulare con ingressi digitali programmabili (8 DI e 5 DO), che lo rende ideale per unità principali ad anello e quadri MT. Il relè supporta 4 correnti di ingresso e 3 tensioni di ingresso, offrendo flessibilità per vari scenari di protezione dell'alimentatore.
Dotato di funzionalità di protezione avanzate, AM2SE è conforme agli standard ANSI tra cui 50N, 51, 51N, 46, 49F, 27 e 59N. Include un registratore di guasti per un'analisi dettagliata degli eventi, migliorando l'affidabilità del sistema e l'efficienza della manutenzione.
Il relè offre opzioni di comunicazione versatili con supporto per i protocolli Modbus-RTU/TCP e IEC 60870-5-103. La sua potente CPU garantisce un'elaborazione efficiente dei dati e l'integrazione nei moderni sistemi di alimentazione. Inoltre, AM2SE fornisce connettività USB per una facile configurazione e uscite CC programmabili da 4-20 mA per la trasmissione del segnale analogico.
Grazie al design robusto e all'ampia gamma di funzionalità, il relè di protezione AM2SE è una scelta affidabile per la protezione delle reti di media tensione, garantendo una distribuzione dell'energia efficiente e sicura.
| Parametri tecnici | Valore | |||
| Ingresso | Connessione | Monofase-2 fili, trifase-3 fili, trifase-4 fili | ||
| Frequenza | 45-65 Hz | |||
| Voltaggio | Valutazione: | |||
| monofase: CA 100 V, 400 V | ||||
| Trifase: CA 3×57,7 V/100 V(100 V)、3×220 V/380 V(400 V)、3×380 V/660 V(660 V) (solo dimensione 96) | ||||
| Sovraccarico: valutazione 1,2 volte (continua): valutazione 2 volte per 1 secondo | ||||
| Consumo energetico: <0,5 VA | ||||
| Corrente | Valutazione: AC IA、5A | |||
| Sovraccarico: valutazione 1,2 volte (continua); valutazione 10 volte per 1 secondo | ||||
| Consumo energetico: <0,5 VA | ||||
| Uscita | Energia elettrica | Uscita mode:open-collector photo-coupler pulse | ||
| Costante di impulso: 10000imp/kWh (impostabile), vedere lo schema elettrico per i dettagli; | ||||
| Comunicazione | Porta RS485, protocollo Modbus -RTU, protocollo DLT645 (versioni 07 e 97), | |||
| velocità di trasmissione 1200 ~ 38400 | ||||
| Funzione | Ingresso di commutazione | Ingresso contatto pulito, alimentatore integrato; se il modello è KA, è attivo AC 220V. | ||
| Uscita di commutazione | Uscita mode: Relay normally open contact output | |||
| Capacità del contatto: CA 250 V/3 A, CC 30 V/3 A | ||||
| Uscita analogica | 4-20 mA | |||
| Classe di precisione | Frequenza:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Alimentazione | CA/CC 85-265 V o CC 24 V (±20%) o CC 48 V (±20%) | |||
| consumo energetico ≤ 10 VA | ||||
| Sicurezza | Tensione di tenuta a frequenza industriale | Tra alimentazione//Uscita di commutazione// Ingresso di corrente//Ingresso di tensione e trasmissione// Comunicazione //Uscita a impulsi//ingresso di commutazione CA 2 kV 1 min; | ||
| Tra alimentazione, uscita di commutazione, ingresso corrente, ingresso tensione CA 2 kV 1 min; | ||||
| Tra trasmissione, comunicazione, uscita a impulsi, ingresso di commutazione CA 1 kV 1 min; | ||||
| Resistenza di isolamento | Ingresso、Output end to machine enclosure >100MΩ | |||
| Ambiente | Temperatura | lavoro: -25°C~ 65°C immagazzinamento: -40°C ~ 80°C | ||
| Umidità | ≤93%RH senza condensa | |||
| Altitudine | ≤2500 milioni | |||
