Sistema di monitoraggio della potenza
Substation O&M
Distribution Room

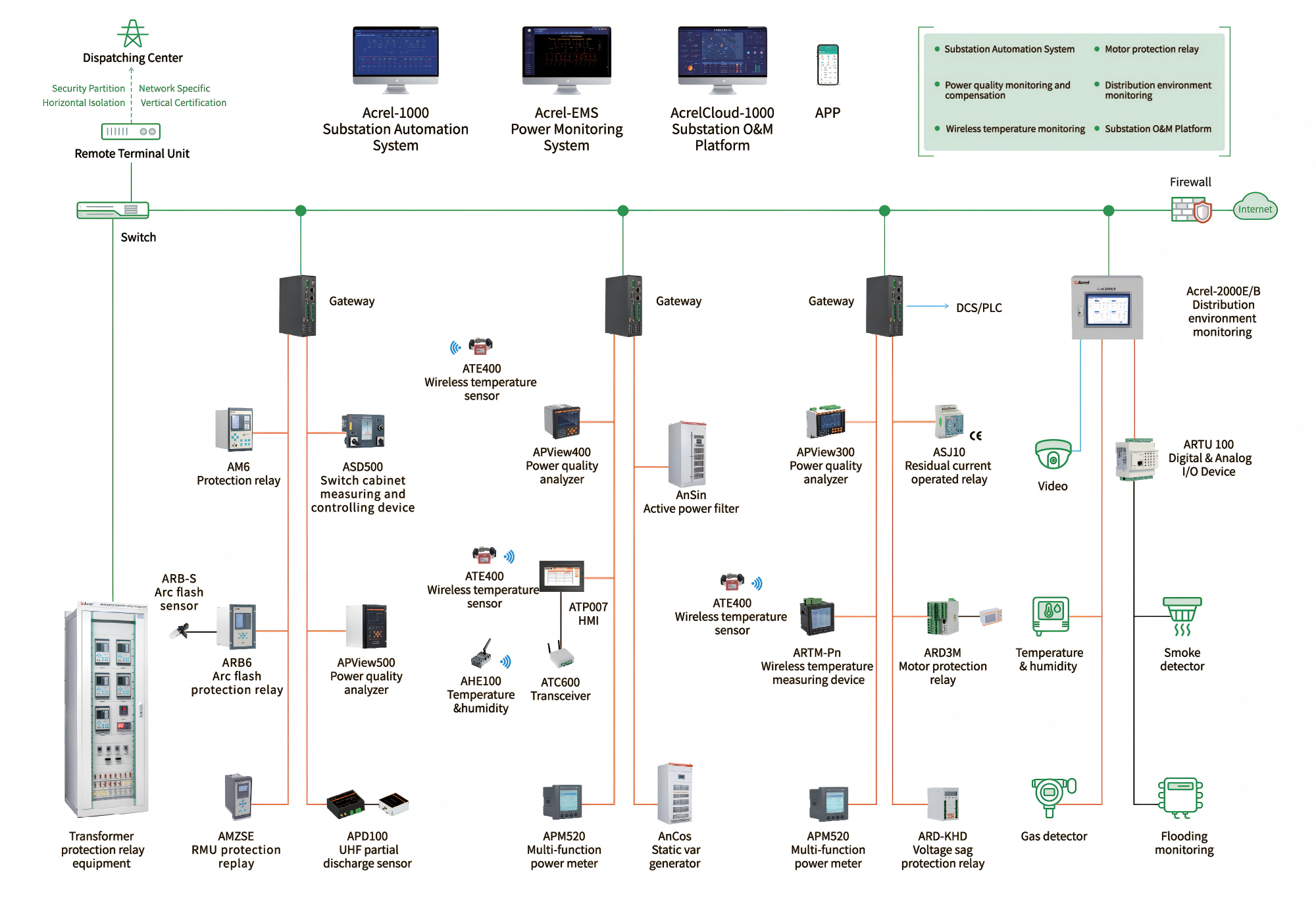

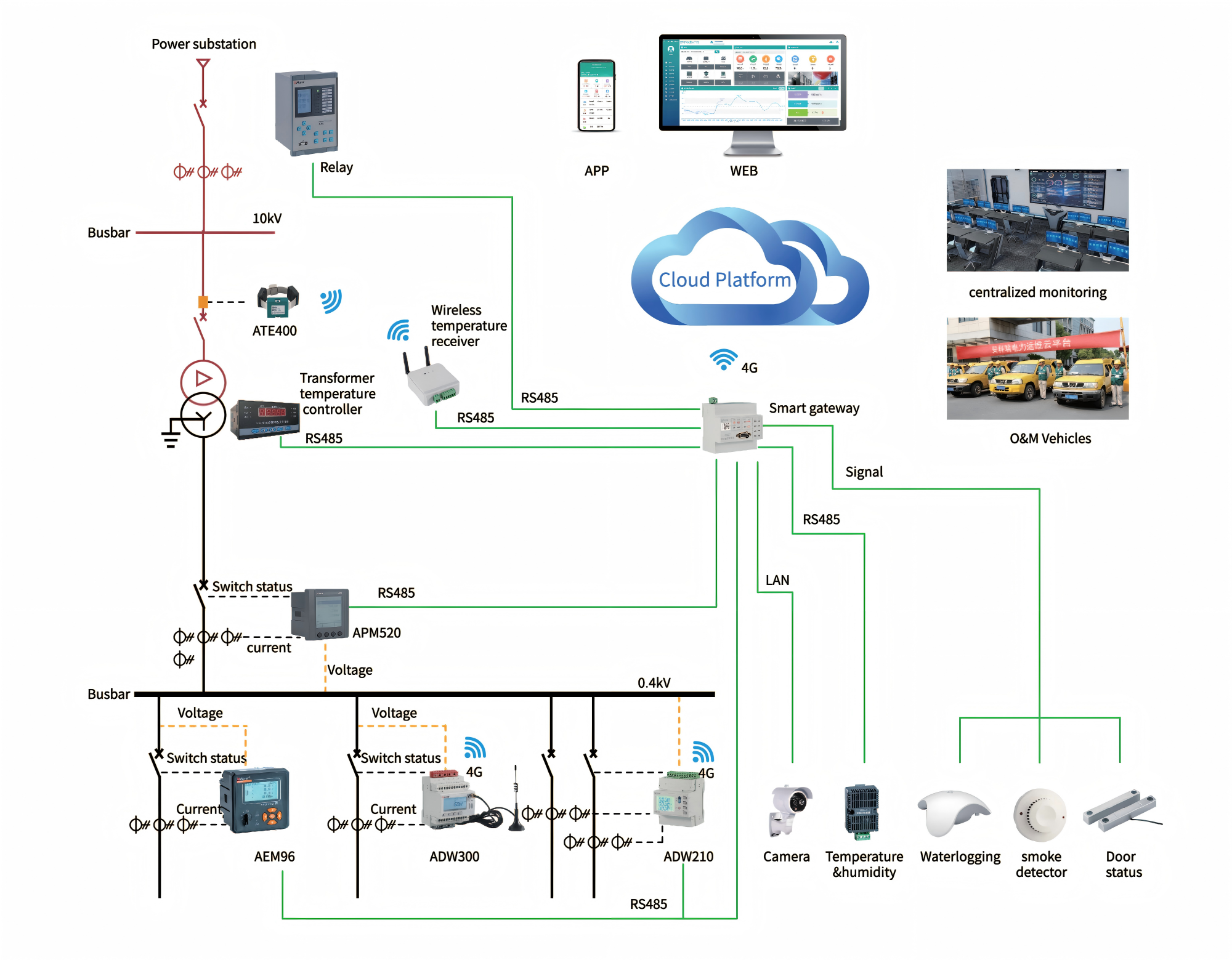

La soluzione Acrel Substation & Distribution Room fornisce un'infrastruttura digitale completa e sicura dal punto di vista informatico per i sistemi energetici. La soluzione comprende relè di protezione, analizzatori della qualità dell'alimentazione e relè di protezione dagli archi elettrici per salvaguardare le apparecchiature elettriche critiche. I sensori di temperatura wireless per sbarre collettrici e i prodotti a scarica parziale consentono il monitoraggio continuo dello stato del quadro.
I misuratori da pannello multifunzione raccolgono e trasmettono dati di potenza in tempo reale, supportando l'integrazione perfetta con sistemi DCS/PLC e dispositivi di terze parti di Schneider, Siemens o ABB. I gateway Edge aggregano i dati e li trasmettono alla piattaforma Acrel EMS, offrendo agli utenti dashboard basati sul Web, app mobili per il monitoraggio remoto e analisi avanzate per la manutenzione predittiva.
Questo approccio integrato migliora l'affidabilità energetica, consente un funzionamento e una manutenzione efficienti attraverso il monitoraggio basato sulle condizioni e supporta gli obiettivi di sostenibilità ottimizzando l'uso dell'energia e riducendo i tempi di inattività.
Dati di uplink: RS485, Modbus-RTU
Classe di precisione 0,5
raccolta dati massimo 60 sensori di temperatura ATE
4DI/2DO
Pannello: 96*96*17 mm, profondità: 65 mm
Certificazione CE&RED
Modello:C: ricevitore; Z: Ripetitore; M: Ricevitore
Dati di uplink: RS485, Modbus-RTU
Montaggio su guida Din da 35 mm
ATC600-C riceve 240 ATE400, ACE100
ATC600-Z: il relè Lora viene inoltrato a ATC600-C e la distanza di inoltro può raggiungere 1000 metri;
ATC600-M può ricevere 240 ATE300M, ATE210
Alimentazione: CA/CC 85 V-264 V o CC 12~48 V
Alimentato da CT, corrente di avviamento ≥ 5 A
Frequenza wireless 470 MHz, 433 Mhz
15s Frequenza di campionamento
15s Frequenza di trasmissione
Intervallo di temperatura: -50 ℃ ~ 125 ℃
Applicazione: giunti di cavi/sbarre collettrici/contatti in quadri BT/HV
Certificato IEC61000-4-30 Ed3 Classe A
IEC60253-22 Classe 0,2S
Registrazione della forma d'onda dei disturbi
Rilevamento della direzione del disturbo
Registrazione della forma d'onda 2000
Registrazione 5000 SOE
Misurazione trifase CA
Corrente in ingresso: 5 A/1 A tramite TA
THD con 2-31 armoniche
Misurazione dell'RNS di Ture
4DI e 2DO
Uscita a impulsi
Misurazioni del vero RMS
THD con 63a armonica
Fattore K e fattore di cresta
Squilibrio e angoli di fase
Domanda ed energia multitariffa
Registro massimo/minimo con timestamp
