Trasformatore di corrente flessibile con bobina Rogowski serie BR

Corrente nominale: fino a 10000 A

Classe di alta precisione 0,5

Eccellente linearità

Tipo aperto a nucleo diviso

Consumo energetico pari a zero

Nessun pericolo di alta tensione a circuito aperto

Invia richiesta Contattaci

PRECEDENTE: Nessun prodotto precedente
PROSSIMO: Nessun prodotto successivo

Descrivere

Le bobine Rogowski flessibili Acrel serie BR forniscono un rilevamento sicuro e ad ampio raggio della corrente CA da 0,1 A fino a 500 kA. Il leggero circuito con grado di protezione IP65 si aggancia semplicemente attorno alle sbarre o ai cavi senza disconnessione, eliminando la saturazione del trasformatore e i rischi di circuito aperto. L'eccezionale linearità, l'elevata larghezza di banda e l'errore di posizione minimo garantiscono un'acquisizione accurata della qualità della potenza, delle armoniche, delle ondulazioni o dei transitori se abbinato ad analizzatori di potenza, registratori o misuratori portatili. Lunghezze e diametri personalizzati si adattano a pannelli stretti, forni di grandi dimensioni, saldatrici o retrofit. Assorbimento di potenza pari a zero, uscite CC 4-20 mA/200 mV e immunità ai campi dispersi rendono le bobine BR la scelta ideale per controlli energetici, studi sui guasti da arco elettrico e monitoraggio degli inverter ad alta frequenza.

Specifiche

Modello	BR-90	BR-150	BR-200	BR-300
Perimetro	300 mm	500 mm	650 mm	1000 mm
Diametro interno	90 mm	150mm	200mm	300 mm
Corrente nominale	1000A	2000-5000A	4000-8000A	5000-10000A
Peso	100-500 g
Resistenza della bobina	50-500Ω
Massimo. Corrente	500kA
Area della sezione trasversale	12 mm
Lunghezza del cavo del segnale	2m, personalizzabile
Rapporto	200±0,5%mV/kA@50Hz, personalizzabile
Precisione	±1%
Uscita OA (deriva dello zero)	≤1mV
Differenza dell'angolo di fase	≤0,5°
Linearità	±0,2%
Larghezza di banda	1Hz-10kHz
Temp. di lavoro	-40℃-80℃
Temp. di conservazione	-50℃-90℃
Ritardante di fiamma	Gomma termoplastica per fili e cavi Classe ignifuga IEC-60332-1-2
Schermatura	Bobina: 100%, Cavo segnale: 100%
Tensione di isolamento	Bobina: 3000 V; Cavo del segnale: 300 V

Dimensioni e schema elettrico

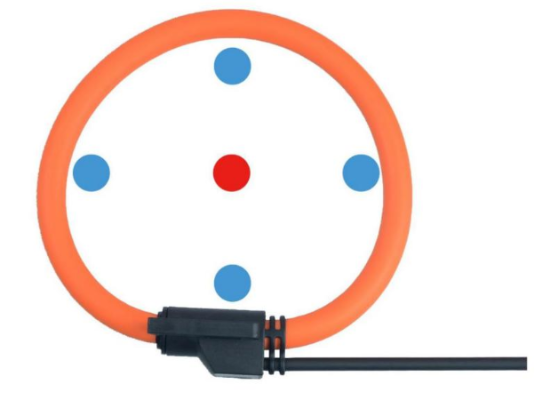

Blu: Classe 1
Rosso: Classe 0,5S

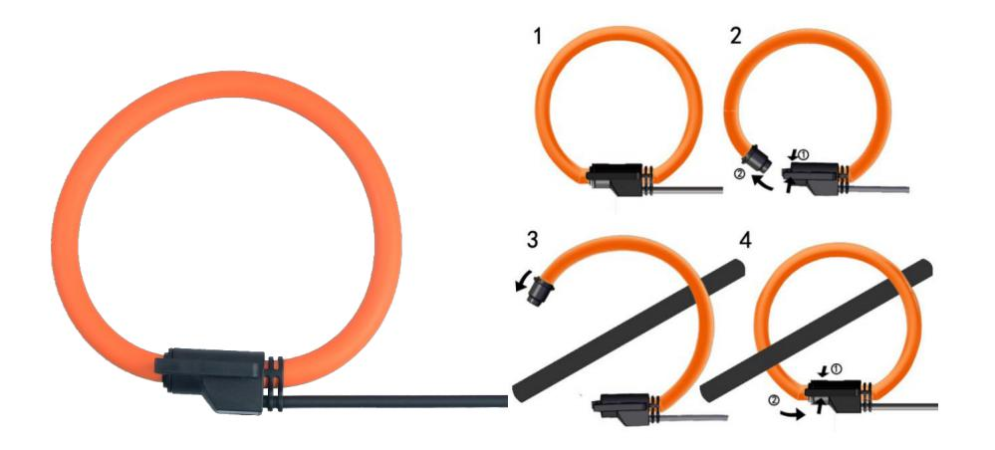

Scenario applicativo
