AIM-D500-CA Dispositivo di monitoraggio dell'isolamento su guida DIN CC IMD con IEC61557-8

IEC61557-8

Monitoraggio della resistenza di isolamento della stazione di ricarica CC

Tensione nominale: 50 V ~ 1000 V

Conformità con CHAdeMO 3.0 e sistema di ricarica combinato (CCS)

Rilevamento di sottotensione e sovratensione

Modalità di arresto per disattivare il generatore di impulsi di misurazione

Contattaci
PRECEDENTE: Contatore di energia 0-1000 V CC a doppio canale certificato UL per caricabatterie EV
PROSSIMO: AIM-D100-TH Dispositivo di monitoraggio dell'isolamento su guida DIN CC IMD con display LCD

+86-18702106858 / +86-21-69156352

[email protected]

  • Descrivere

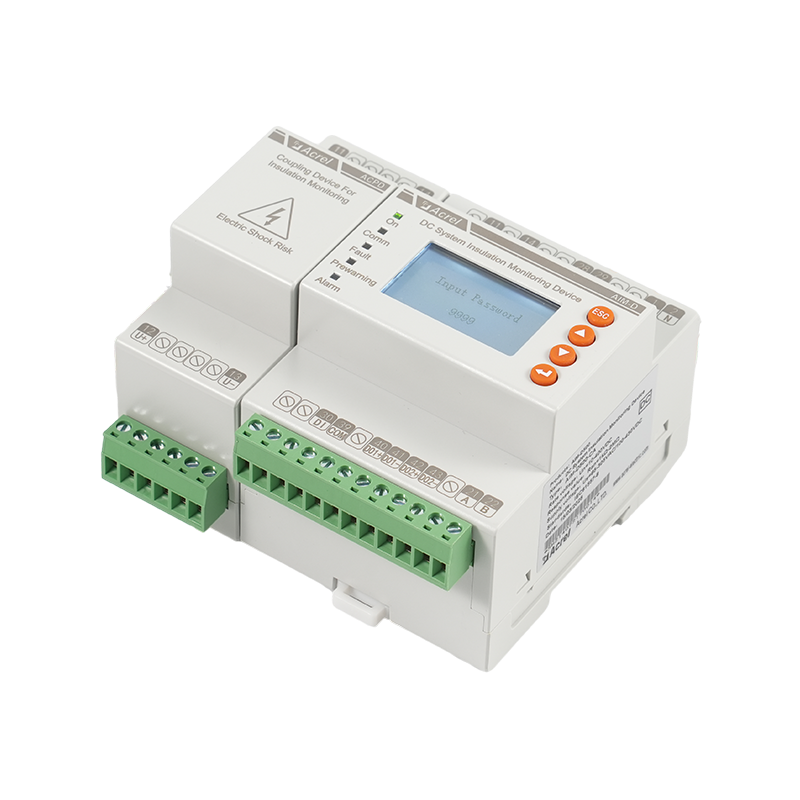

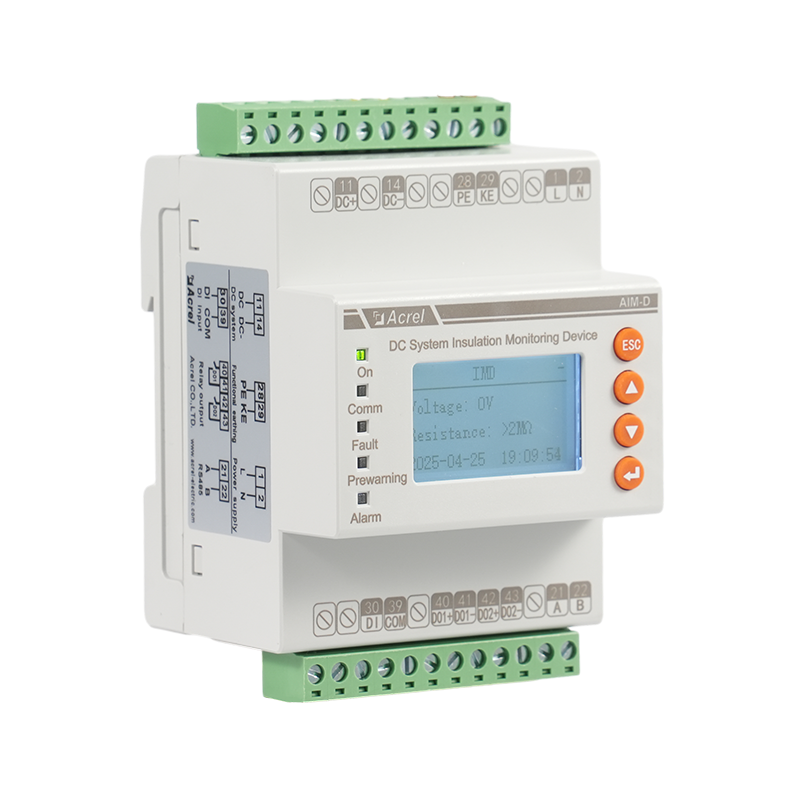

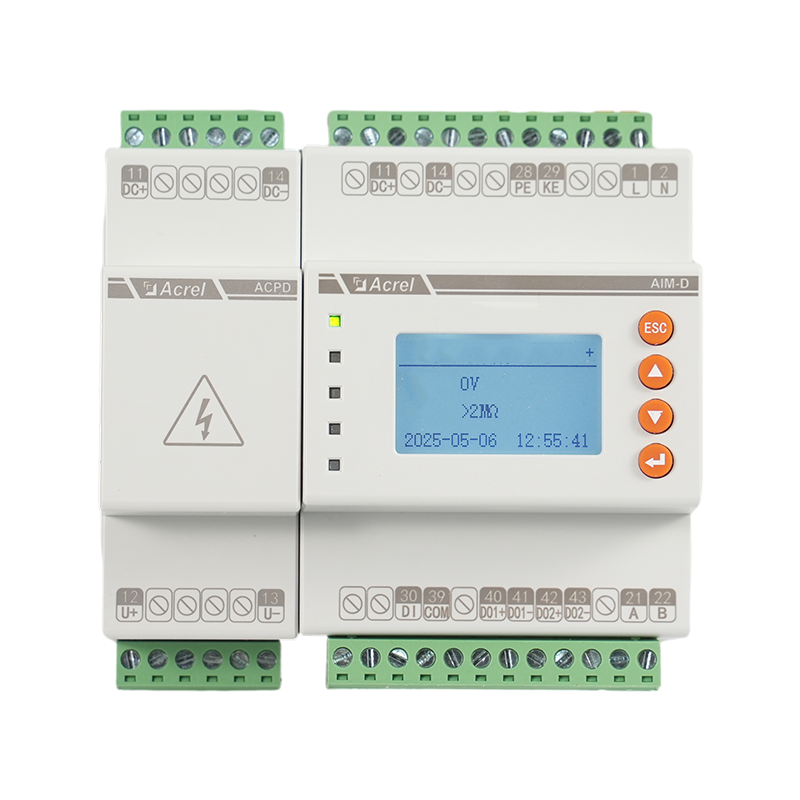

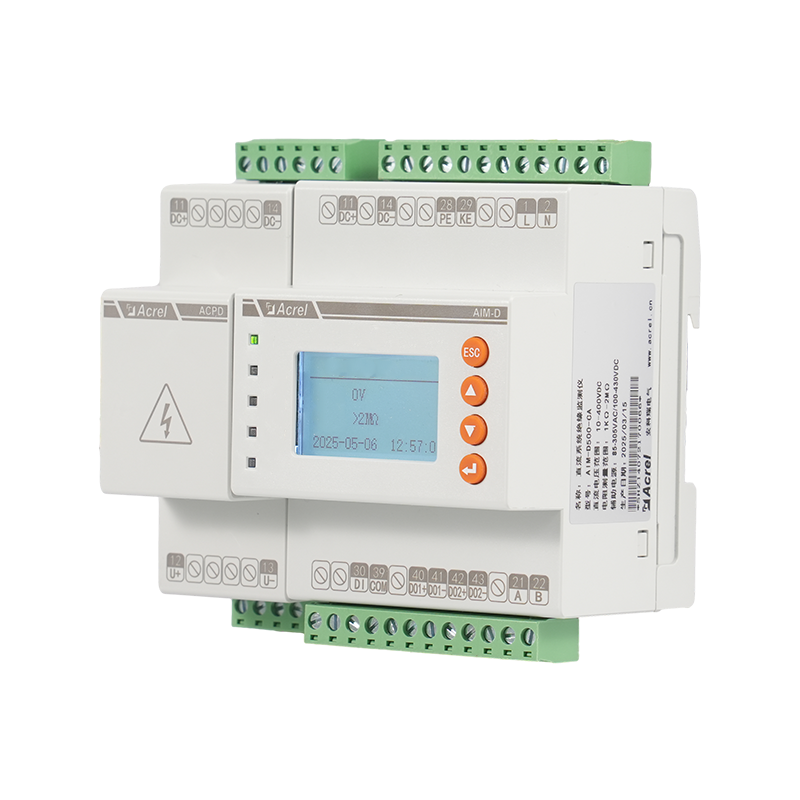

  • Il monitor di isolamento CC Acrel AIM-D500-CA è un dispositivo all'avanguardia progettato per sistemi 0-1000 V CC, che garantisce la sicurezza dell'alimentazione monitorando continuamente la resistenza di isolamento nei sistemi IT.

    Soddisfa i requisiti della norma IEC 61557-8 ed è compatibile con il sistema di ricarica combinato (CCS) e lo standard CHAdeMO 3.0.

    Può monitorare la resistenza di isolamento delle stazioni di ricarica CC con un intervallo di tensione nominale del sistema da 50 V fino a 1000 V.

    Il dispositivo è caratterizzato da un contenitore da quattro moduli e da un montaggio su guida DIN, che ne facilita l'installazione e l'integrazione in sistemi esistenti.

    Ha anche la capacità di misurare la tensione del sistema e rilevare condizioni di sottotensione e sovratensione.

    La sua modalità di arresto consente agli utenti di disabilitare il generatore di impulsi di misurazione tramite il protocollo Modbus, tramite il menu del dispositivo o utilizzando un pulsante esterno.

    AIM-D500-CA è la soluzione ideale per applicazioni quali centrali elettriche, sottostazioni, caricabatterie per veicoli elettrici, sistemi UPS e sistemi solari.

  • Specifiche
  • Articolo Parametro
    Tensione di alimentazione Tensione di alimentazione Us CA/CC 85~265 V
    Frequenza 50/60Hz
    Consumo energetico ≤ 5 W

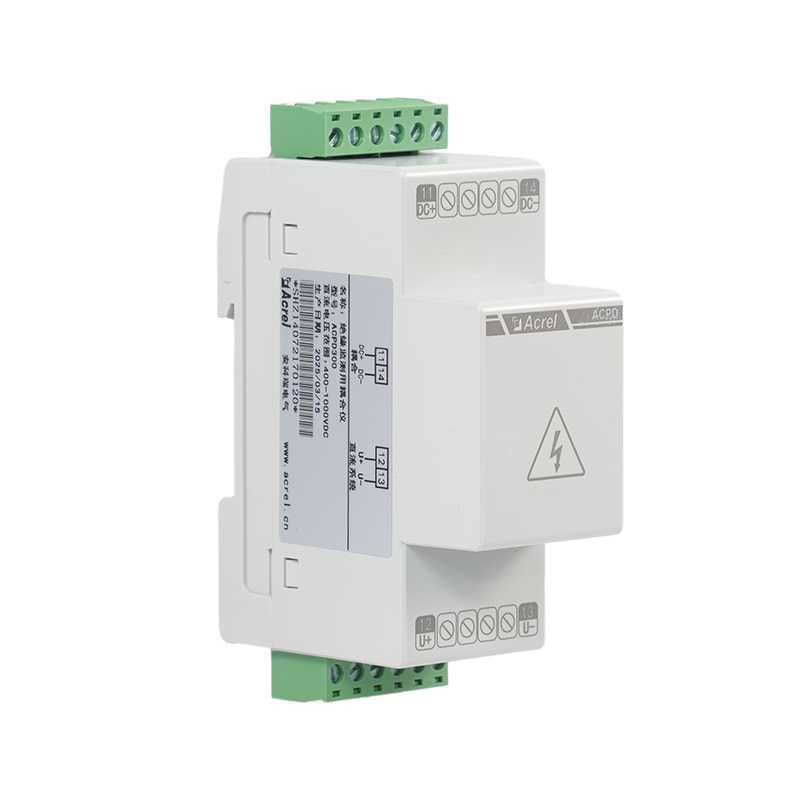

    Sistema IT monitorato Nominalee tensione di sistema con ACPD300, Un CD 50 … 1000 V
    Nominalee tensione di sistema senza ACPD300, Un CD 50 … 400 V
    Valori di risposta Valore di risposta (preavviso di isolamento) Isolamento valore limite di allarme … 2M Ω
    Valore di risposta (Allarme isolamento) 1k Ω... 2M Ω
    Relativo incertezza ± 15%, ± 2k Ω
    Sottotensione rilevamento (80%~100%) Disattivato (disattivato) *
    Rilevamento di sovratensione (100%~120%) Disattivato (disattivato) *
    precisione 1%, ± 1 V
    Modalità CCS e CHAdeMO 3.0 Capacità di dispersione del sistema consentita ≤ 20 µF
    Intervallo di misurazione e visualizzazione della resistenza di isolamento 1k Ω... 2M Ω
    Misurazione incertezza / Incertezza relativa C e ≤ 5 µF : ± 15%, ± 2k Ω
    C e >5 µF e R F >100k Ω : ± 15%
    Tempo di risposta ≤ 10 secondi
    Interfaccia RS485/Modbus-RTU
    Uscita relè 2 x 1 contatto n/o, CA 250 V, 3 A, CC 30 V, 5 A
    Ambiente O temperatura operativa - 1 0 ℃ ~55 ℃
    S temperatura di conservazione - 2 0 ℃ ~70 ℃
    H umidità ≤95%UR , nessuna condensa e gas corrosivo
    A altitudine ≤2000m
    peso AIM-D500-CA 244,3 g
    ACPD300 86,1 g
    Certificazione CE, IEC, RoHS

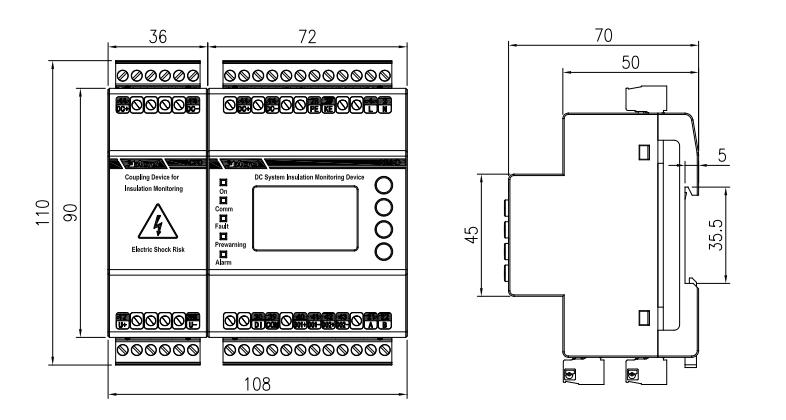

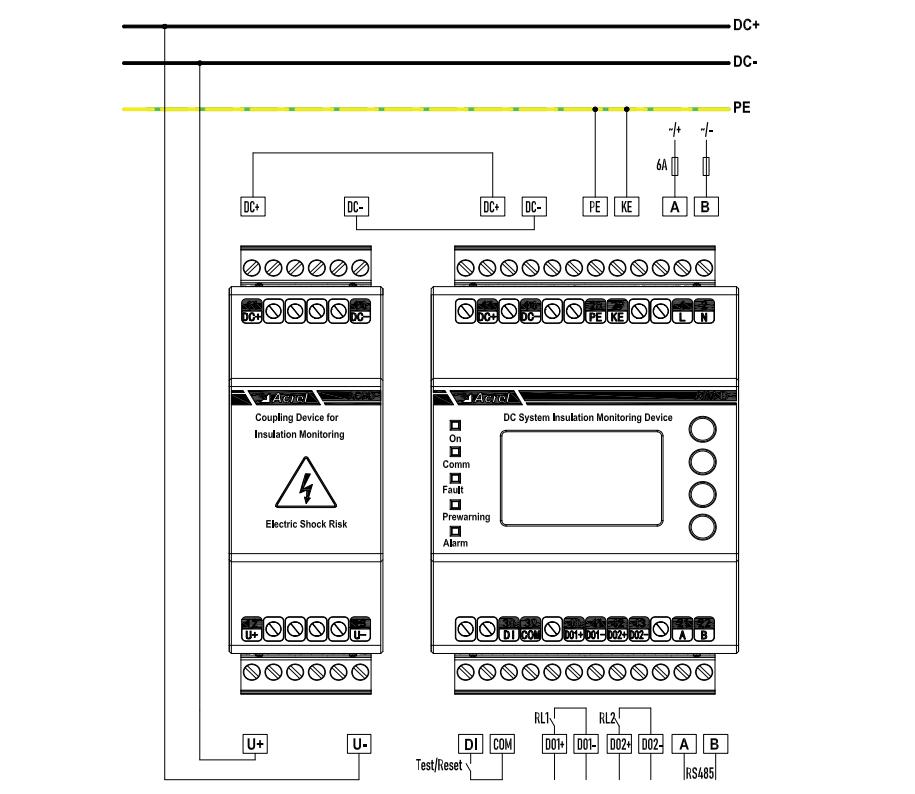

  • Dimensioni e schema elettrico

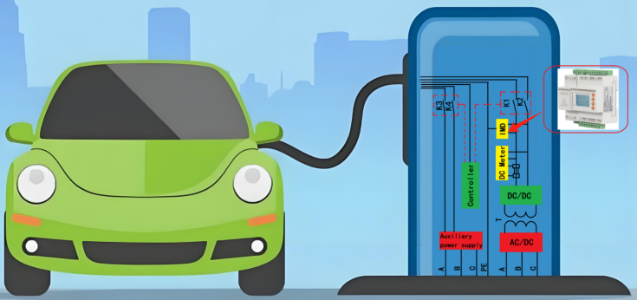

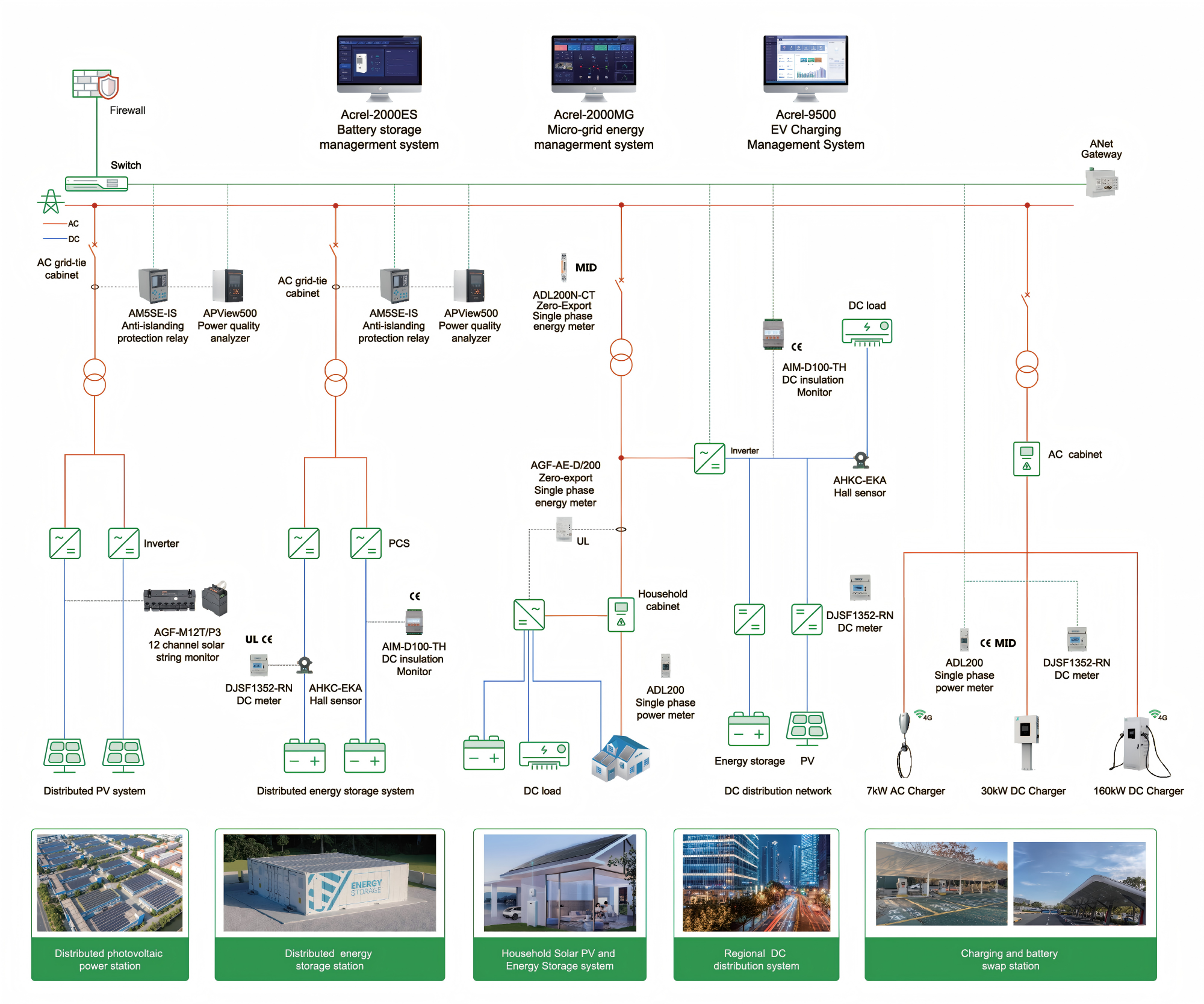

  • Scenario applicativo
