Contatore di energia CC con ingresso diretto 360 A certificato MID per caricabatterie EV

Acrel DJSF1352-D-360 è un misuratore di energia CC su guida DIN progettato per applicazioni di ricarica di veicoli elettrici, fotovoltaico e stoccaggio di batterie da 360 A. Misura, visualizza e registra simultaneamente la tensione CC (0–1000 V), la corrente bidirezionale (360 A), la potenza istantanea (kW) e l'energia attiva cumulativa (kWh) con precisione di Classe 1/B. Un display LCD a segmenti e un modulo display remoto opzionale DJSF1352-L forniscono letture in tempo reale di tensione, corrente, potenza, data/ora, temperatura interna e registri di energia diretta e inversa.

La flessibilità dell'alimentazione è garantita da un ingresso ausiliario da 9–36 V CC che consuma ≤3 W. Due porte RS-485 isolate galvanicamente (morsetti a vite RJ12) supportano i protocolli Modbus-RTU, DL/T 645-2007 e DL/T-698, consentendo l'integrazione in daisy-chain con back-end EMS, SCADA o OCPP. Le uscite a impulsi programmabili (100–300 imp/kWh) consentono flussi di lavoro di misurazione a livello di reddito e di certificazione MID.

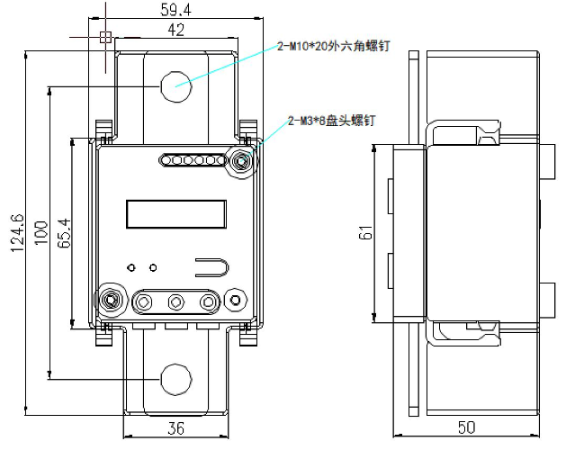

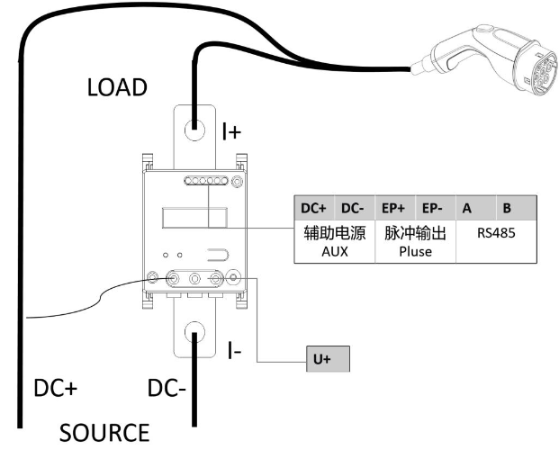

Progettato per ambienti difficili, il misuratore resiste a temperature comprese tra –40 °C e 70 °C, 95% di umidità relativa senza condensa, Hi-Pot da 4,4 kV/1 min, sovratensione di 6 kV e isolamento ≥40 MΩ. Il montaggio su guida DIN-35, la coppia terminale di 0,5 N·m e le istruzioni di cablaggio con doppino intrecciato schermato semplificano l'installazione riducendo al minimo le interferenze elettromagnetiche. I parametri (indirizzo, velocità di trasmissione, parità, decimali di energia, flag antimanomissione) sono protetti da password (0001 predefinito) tramite pulsanti integrati o scritture di registri remoti.

DJSF1352-D-360 offre una misurazione secondaria affidabile per quadri solari, caricabatterie rapidi per veicoli elettrici CC e sistemi UPS industriali.
