Corrente nominale: 80 A/120 A/200 A/300 A tramite TA
Certificato MID
Tempo di risposta rapido di 100 ms
Tensione nominale: 3*230/400 V
Classe di alta precisione 0,5S
Comunicazione RS485
+86-18702106858 / +86-21-69156352

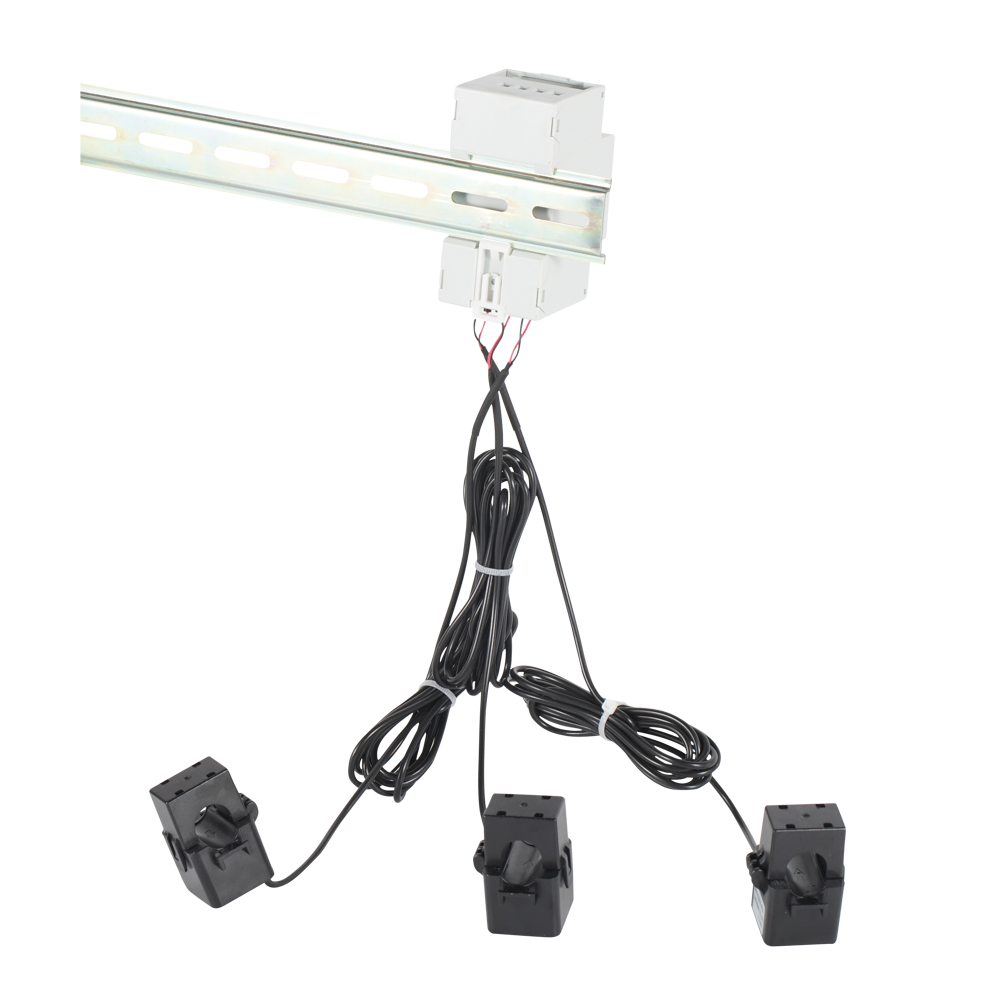

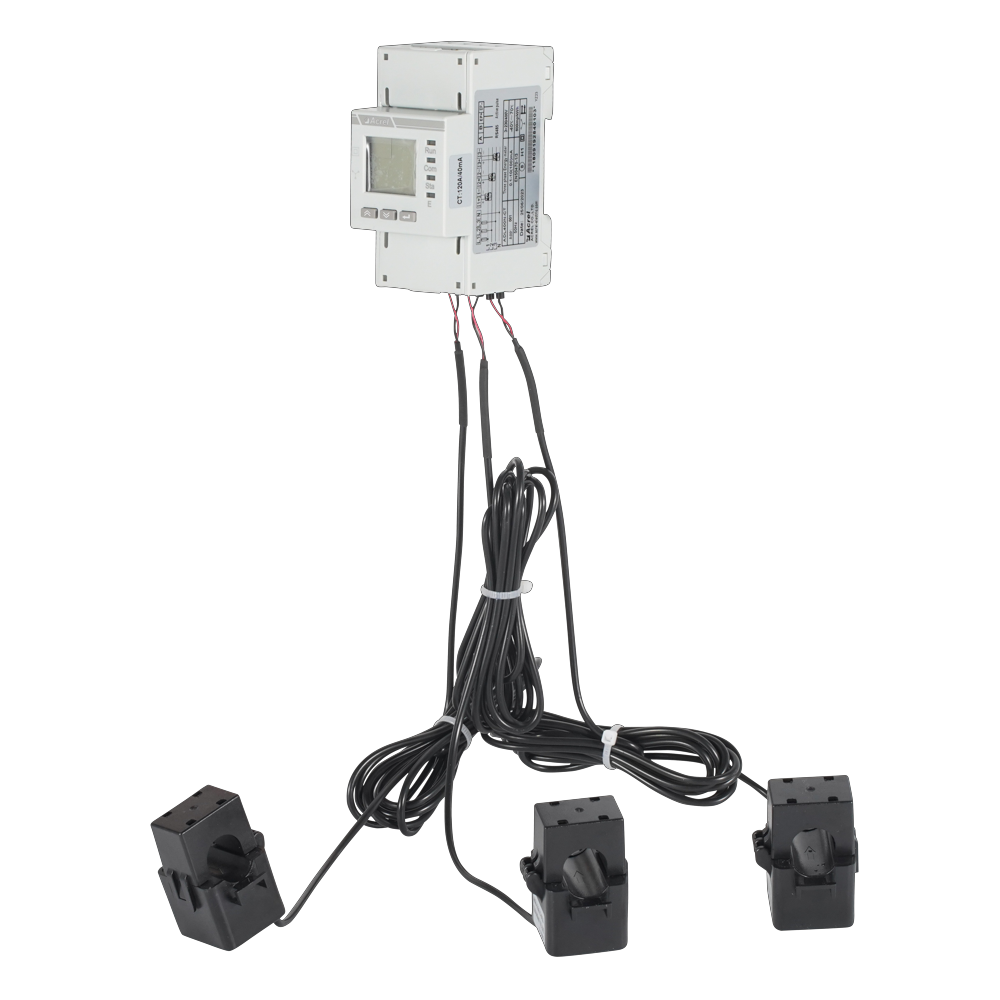

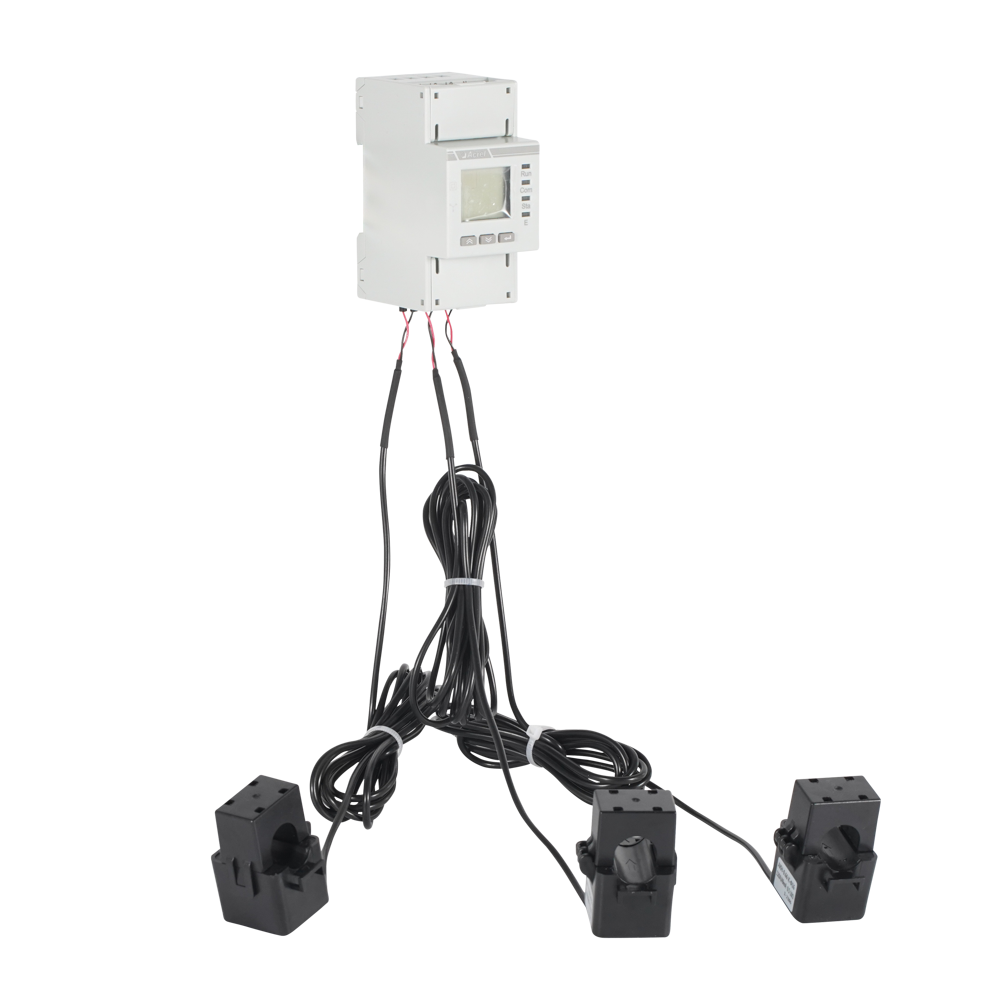

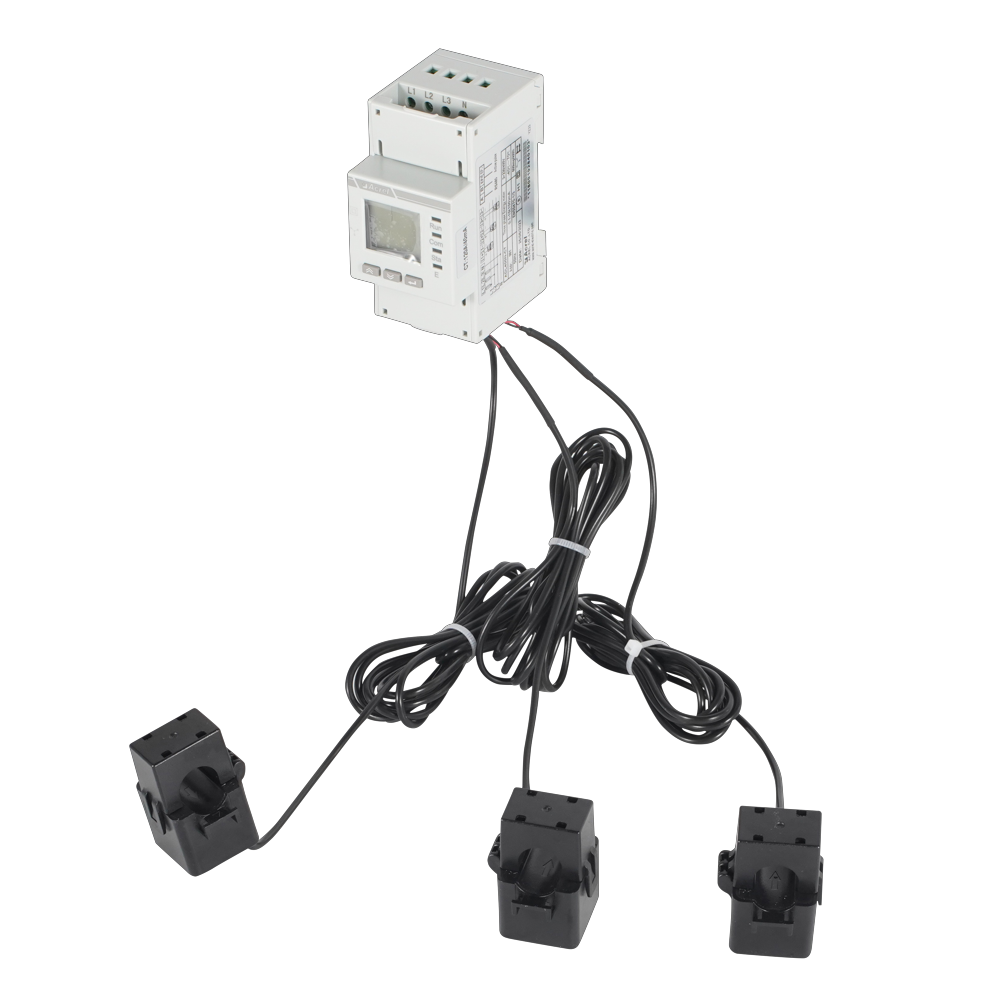

Il contatore di energia elettrica multifunzionale montato su guida DIN della serie ADL è un dispositivo intelligente progettato per nuovi sistemi di generazione di energia, inclusi sistemi fotovoltaici collegati alla rete, micro inverter, accumulo di energia e sistemi di accoppiamento CA.
Questo prodotto offre misurazioni ad alta precisione, un design compatto, una risposta rapida e una facile installazione. Può campionare, misurare e monitorare i parametri di potenza mentre comunica con inverter o sistemi di gestione dell'energia (EMS). Le caratteristiche principali includono la prevenzione del flusso di potenza inverso, la regolazione della generazione di energia e la gestione della carica e dello scaricamento della batteria in base all'energia elettrica accumulata e in tempo reale.
Inoltre, supporta la misurazione bidirezionale e la gestione dell'energia fotovoltaica distribuita nelle famiglie, garantendo un utilizzo efficiente e intelligente dell'energia.
| Articolo | Parametri | ||
| Modello n. | ADL400N-CT | ||
| Misurazione | Griglia | Trifase a quattro fili | |
| Voltaggio | Tensione nominale | Trifase: 3×230/400V | |
| Intervallo di ingresso | ±20% | ||
| Sovraccarico | 1,2 volte valutazione (continua) | ||
| 2 volte la valutazione per 1 secondo | |||
| Consumo energetico | <2 W , <10VA | ||
| Classe di precisione | Errore ±0,5% | ||
| Corrente | Corrente in ingresso | CA 80 A/120 A/200 A/300 A | |
| Sovraccarico | 1,2 volte valutazione (continua) | ||
| 2 volte la valutazione per 1 secondo | |||
| Consumo energetico | <1 W , <1VA | ||
| Classe di precisione | Errore ±0,5% | ||
| Potenza | Potenza attiva, reattiva, apparente, errore ±0,5% | ||
| Griglia frequency | 50/60 Hz, errore ±0,5% | ||
| Tasso di risposta | ≤100ms (tensione, corrente, potenza) | ||
| ≤1s (energia elettrica) | |||
| Misurazione category | CAT III | ||
| livello di sovratensione | OVC III | ||
| Misurazione | Energia elettrica | Energia attiva : Classe B | |
| Energia reattiva (precisione di classe 2) | |||
| consumo di energia | ≤2W | ||
| Compatibilità elettromagnetica | E2 | ||
| Sicurezza | Potenza frequency withstand voltage | Tra comunicazione e ingresso del segnale, AC3kV 1min | |
| Resistenza di isolamento | Terminali di ingresso e uscita all'involucro >100MΩ | ||
| Comunicazione | Interfaccia e protocollo di comunicazione | Interfaccia RS485 e protocollo Modbus RTU | |
| Comunicazione address range | RTUModbus:1~247 ； | ||
| Velocità di trasmissione | Supporta 1200bps-38400bps | ||
| Ambiente | Temperatura operativa | -40 ℃ ～ 70 ℃ | |
| Temperatura di conservazione | -40 ℃ ～ 80 ℃ | ||
| Umidità relativa | ≤95% (senza condensa) | ||
| "Non adatto ad ambienti umidi" | |||
| Altitudine | ≤2000m | ||
| Norma di riferimento | EN IEC 61010-1:2010 Requisiti di sicurezza per apparecchiature elettriche di misura, controllo e uso di laboratorio - Parte 1: Requisiti generali | ||
| EN IEC 61010-2-030:2010 Prescrizioni di sicurezza per apparecchiature elettriche di misura, controllo e uso in laboratorio - Parte 2-030: Prescrizioni particolari per apparecchiature dotate di circuiti di prova o di misura | |||
| EN IEC 61326-1:2021 Apparecchi elettrici di misura, controllo e uso di laboratorio - Requisiti EMC - Parte 1: Requisiti generali | |||
| EN IEC 61326-2-1:2021 Apparecchi elettrici di misura, controllo e uso di laboratorio - Requisiti EMC - Parte 2-1: Requisiti particolari per le prove di compatibilità elettromagnetica per apparecchiature elettriche di misura, controllo e uso di laboratorio | |||
| EN 50470-3 Apparecchi per la misura dell'energia elettrica (c.a.) - Parte 3: Prescrizioni particolari - Contatori statici per energia attiva (indici di classe A, B e C) | |||
| IP | IP51 （ Deve essere installato in un involucro con grado di protezione IP adeguato ） | ||
| Grado di inquinamento | II | ||
| Laurea UC | III | ||
| Ambiente di installazione | Uso interno | ||
| Proteggi il grado | Classe II (doppio isolamento) | ||
| Ambiente di utilizzo | Montato su mobile (il guscio esterno non può essere toccato) | ||
| Livello | M1 | ||
| Sicurezza TC | Resistenza di isolamento: greater than 1000 MΩ under normal conditions ； | ||
| Resistenza elettrica: può resistere a una frequenza di alimentazione di 4000 V, 50 Hz per 1 minuto ； | |||
| Ritardanza di fiamma: Conforme al livello UL94-V0 ； | |||
