L'importanza del monitoraggio della temperatura per le apparecchiature elettriche

L’elettricità è l’ancora di salvezza della produzione industriale, delle operazioni commerciali e della sicurezza dei mezzi di sussistenza, e la temperatura delle apparecchiature è il “barometro” della sicurezza elettrica. I quadri di alta e bassa tensione, i trasformatori, le sbarre collettrici e i giunti dei cavi sono soggetti a surriscaldamento locale a causa di scarso contatto, invecchiamento dell'isolamento e sovraccarico durante il funzionamento a lungo termine con carichi elevati. Se non monitorato tempestivamente, può causare danni alle apparecchiature, interruzioni della produzione o addirittura incendi elettrici, con conseguenze gravi e inimmaginabili.

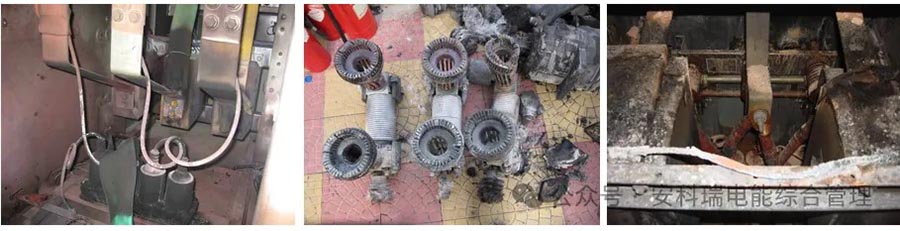

Finché varie apparecchiature elettriche sono collegate al sistema di alimentazione, genereranno una certa quantità di calore attraverso una certa corrente e la temperatura aumenterà. Nel sistema energetico, molti incidenti gravi sono causati dall’intensificarsi del surriscaldamento delle apparecchiature elettriche. Se il pericolo nascosto di surriscaldamento dell'apparecchiatura elettrica può essere rilevato in modo tempestivo, è possibile adottare misure di manutenzione o riparazione in modo tempestivo e i pericoli nascosti di guasto possono essere eliminati, gli incidenti operativi del sistema di alimentazione possono essere notevolmente ridotti e l'affidabilità dell'alimentazione può essere migliorata. Pertanto, è molto importante rilevare tempestivamente e analizzare correttamente le parti surriscaldate delle apparecchiature elettriche.

I metodi tradizionali di misurazione della temperatura non riescono più a tenere il passo con i moderni requisiti di sicurezza elettrica

① Il foglio di cera per il test della temperatura non può essere monitorato in tempo reale, il che comporta un rischio significativo di invecchiamento e guasto.
② La misurazione della temperatura a infrarossi presenta punti ciechi, che non possono essere rilevati o su cui non si può fare affidamento all'interno dell'armadio chiuso.
③ Il cablaggio della misurazione della temperatura via cavo è complesso, con elevati rischi di isolamento, difficoltà di ristrutturazione ed elevati costi di manutenzione.
④ La modalità di riparazione passiva e post-riparazione non può prevenire il rischio nascosto di surriscaldamento.

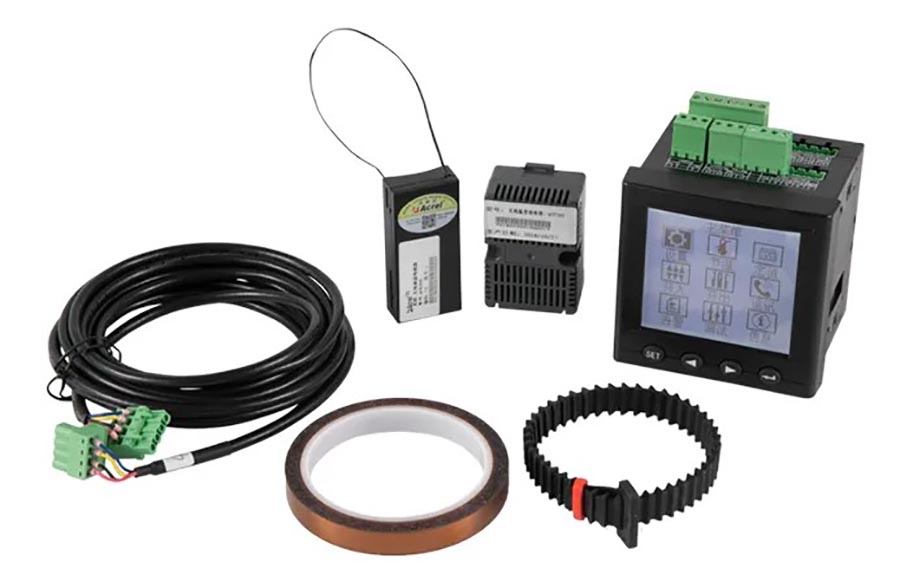

Soluzione completa software e hardware per la misurazione della temperatura wireless Acrel

La soluzione integrata Acrel per la misurazione della temperatura wireless in tutti gli scenari, con "wireless passivo, rilevamento preciso, avviso intelligente e funzionamento e manutenzione convenienti" come nucleo, rompe completamente il collo di bottiglia della misurazione tradizionale della temperatura e consente un salto dalla "riparazione passiva" alla "prevenzione e controllo attivi" nella sicurezza energetica.

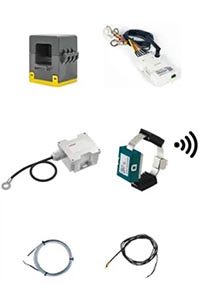

Disponiamo di soluzioni di misurazione della temperatura wireless Acrel che includono sensori, ricetrasmettitori, dispositivi di visualizzazione e piattaforme di sistema integrate!

ATE/NTC/PT100

Sensore di temperatura wireless/cablato

ATC/ASD/ARTM/ATP

Unità di raccolta/esposizione

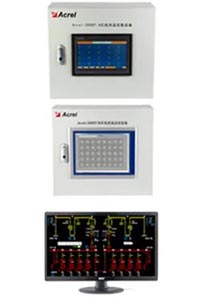

Serie Acrel-2000T

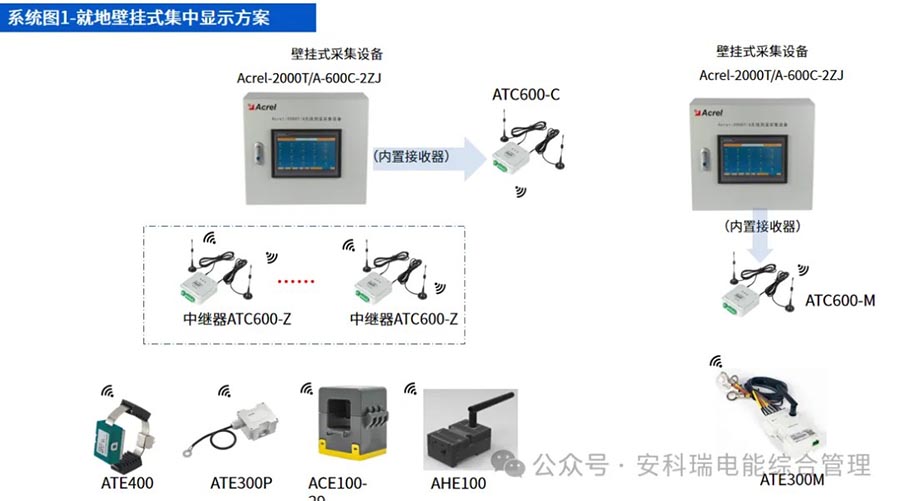

Sistema di misurazione della temperatura senza fili

Quali sono gli scenari applicativi per la misurazione della temperatura wireless? Dove viene utilizzato?

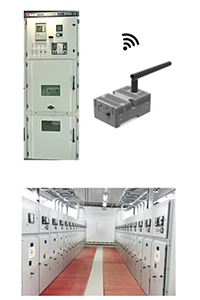

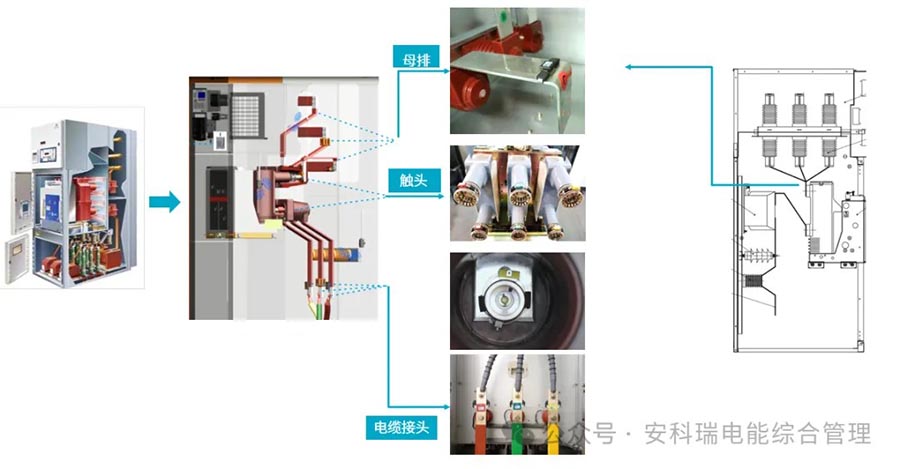

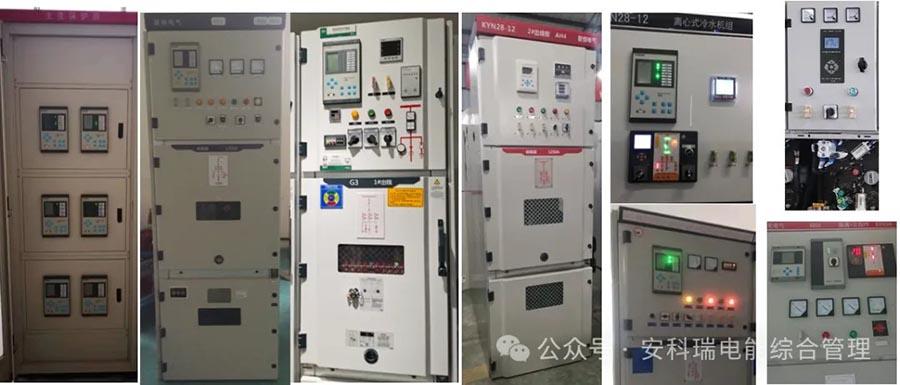

Requisiti per la misurazione della temperatura - Quadri ad alta tensione

Ad esempio: misurazione della temperatura di giunti di cavi, punti di contatto e sbarre collettrici.

Misurazione della temperatura dei giunti dei cavi
Misurazione della temperatura a contatto
Misurazione della temperatura della sbarra madre

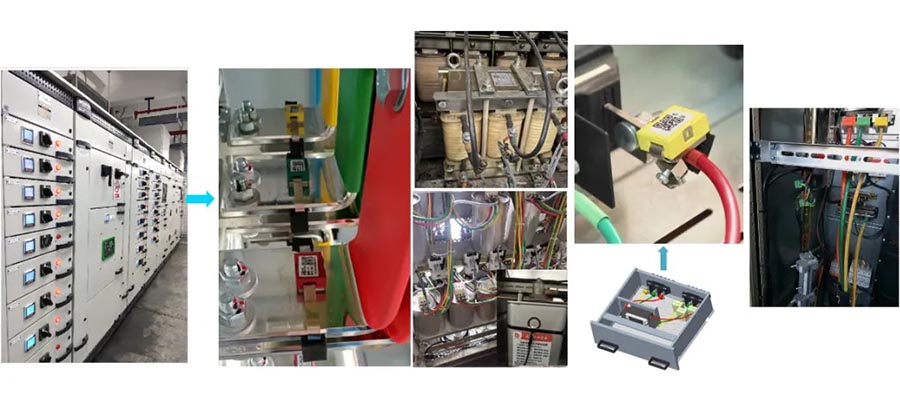

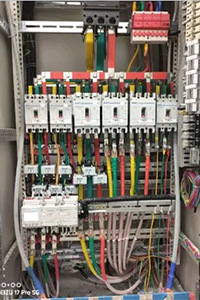

Requisiti per la misurazione della temperatura - Armadio a bassa tensione

Ad esempio, la misurazione della temperatura per connettori/barre collettrici di interruttori automatici del telaio, superfici di condensatori/reattanze, connettori di cavi per armadi a cassetti e connettori di cavi in uscita a bassa tensione.

·Misurazione della temperatura del connettore/sbarra dell'interruttore automatico del telaio

· MANGIATO400

· Scatola di misura della superficie del condensatore/reattanza

· ATE300M

· Misurazione della temperatura del connettore del cavo dell'armadio a cassetti

· MANGIATO400

· Misurazione della temperatura del connettore del cavo in uscita a bassa tensione

·ACE100

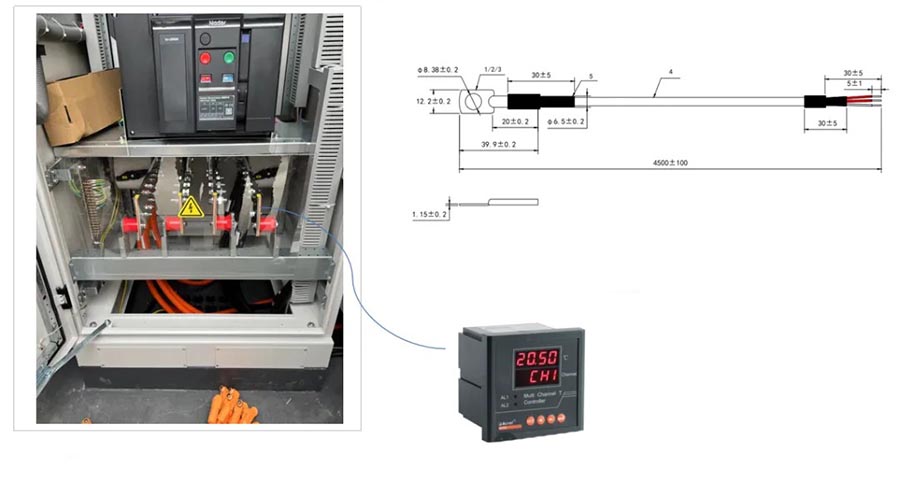

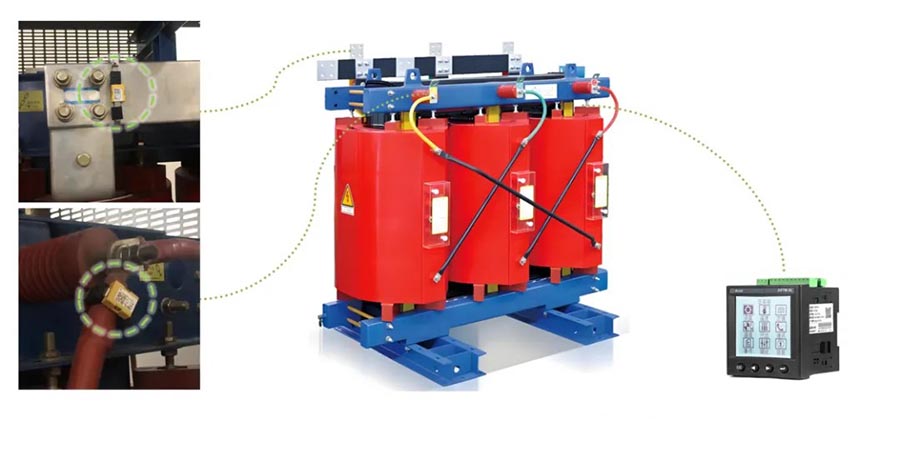

Requisiti di misurazione della temperatura - Misurazione della temperatura del trasformatore

Ad esempio, la misurazione della temperatura dei giunti del trasformatore e degli avvolgimenti interni.

· Misurazione della temperatura del giunto del trasformatore

· MANGIATO400

· Misurazione della temperatura dell'avvolgimento interno del trasformatore

· (PT100 pre-incorporato) ARTM-8L

Requisiti di misurazione della temperatura: scatola di distribuzione, cavo interno, armadio/interno, ecc

Ad esempio, la misurazione della temperatura delle scatole di distribuzione, delle fosse interne dei cavi e della temperatura e dell'umidità interna dei quadri elettrici/locali di distribuzione.

Misurazione della temperatura della scatola di distribuzione

ATE300M

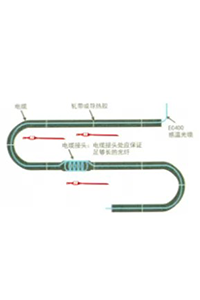

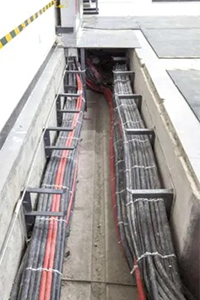

Misurazione della temperatura della trincea dei cavi interna

ATE300P

Temperatura e umidità nel locale del quadro/distribuzione

AHE100

Requisiti di misurazione della temperatura: misurazione della temperatura del motore

Ad esempio: misurazione della temperatura sulla superficie del motore, misurazione della temperatura sulla scatola di giunzione del motore e misurazione della temperatura sull'avvolgimento interno del motore.

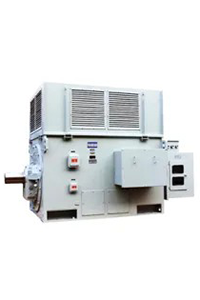

Misurazione della temperatura superficiale del motore

ATE300P

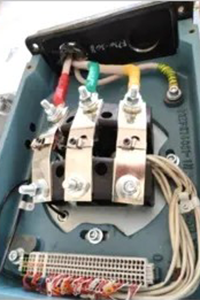

Misurazione della temperatura della scatola di giunzione del motore

ATE400

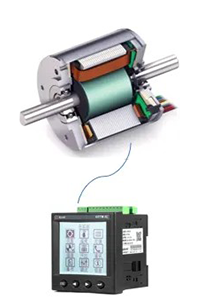

Misurazione della temperatura dell'avvolgimento interno del motore

(PT100 pre-incorporato) ARTM-8L

Esigenze di misurazione della temperatura dei clienti del settore - Data center

Ad esempio: misurazione della temperatura di involucri di passerelle portacavi/condotti sbarre interni, misurazione della temperatura di server di data center e misurazione della temperatura di giunti di armadietti di colonne di data center.

Misurazione della temperatura dell'involucro della passerella portacavi/condotto sbarre per interni

ATE300P

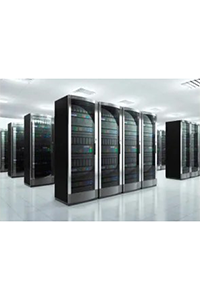

Misurazione della temperatura dei server del data center

ATE300P

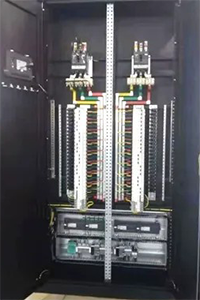

Misurazione della temperatura dei giunti dell'armadio delle colonne del data center

PT100/NTC ARTM-24

Richiesta di misurazione della temperatura dei clienti del settore: contenitore per l'accumulo di energia

Ad esempio, è necessaria la misurazione della temperatura per la sbarra DC di un contenitore di accumulo di energia

Modello PT100: MPT101B130006

Resistenza alla tensione: AC3000V/DC 4300V

Busbar DC per contenitori di accumulo di energia

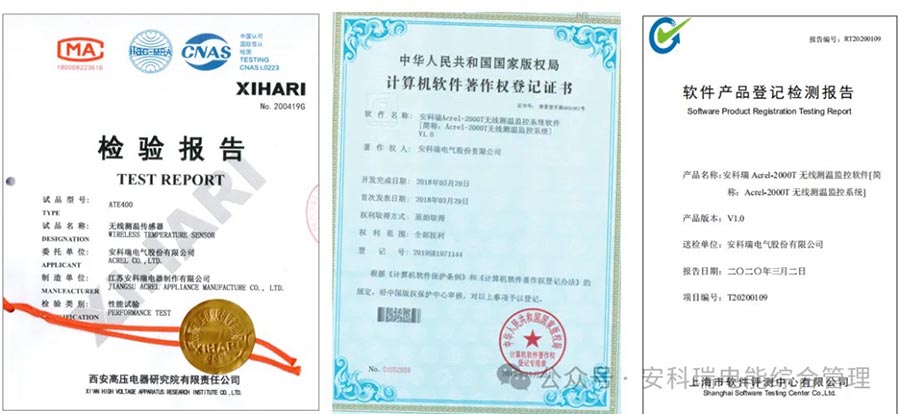

Certificato di qualificazione del prodotto per la misurazione della temperatura wireless Acrel

Quattro vantaggi fondamentali definiscono un nuovo standard per la misurazione della temperatura di potenza

1. Wireless passivo esente da manutenzione, eliminando i rischi per la sicurezza alla radice

Il sensore passivo RFID serie ATE800 adotta la tecnologia di raccolta dell'energia a radiofrequenza, che non richiede batterie o cablaggio ed è esente da manutenzione per tutta la vita, evitando completamente i rischi di guasto della batteria e di isolamento del cablaggio ad alta tensione in ambienti ad alta temperatura. Il sensore di potenza a induzione del sensore ATE400 può essere avviato quando è ≥ 5 A, con una lunga durata e un funzionamento online stabile in scenari di carico elevato, riducendo notevolmente i costi di funzionamento e manutenzione.

2. Rilevamento ad alta precisione, in grado di catturare con precisione un aumento di temperatura di 0,5 ℃

Utilizzando chip di misurazione della temperatura ad alta precisione con una precisione di ± 1 ℃ e un intervallo di misurazione della temperatura di -50 ℃~ 125 ℃, può rilevare in modo sensibile piccoli cambiamenti di aumento della temperatura, avvisare in anticipo di una maggiore resistenza di contatto e di potenziali guasti di surriscaldamento e stroncare i pericoli nascosti nella fase iniziale. I dati rimangono stabili in ambienti con forti interferenze, rendendone sicuro l'utilizzo in armadi ad alta tensione e scenari di autobus densi.

3. Installazione senza modifiche, sia i nuovi che i vecchi progetti possono essere implementati rapidamente

Esistono varie forme di installazione come il tipo a cinghia, il tipo a bullone e il tipo a patch, che non richiedono lo smantellamento o la disconnessione dell'apparecchiatura. Il ricevitore supporta l'installazione su binario, la selezione flessibile dell'antenna 13774430992, il segnale stabile per armadi complessi, l'implementazione rapida per nuovi progetti e l'aggiornamento con un clic per le vecchie sale di distribuzione.

4. Controllo intelligente della catena completa, "doppia assicurazione" locale e remota

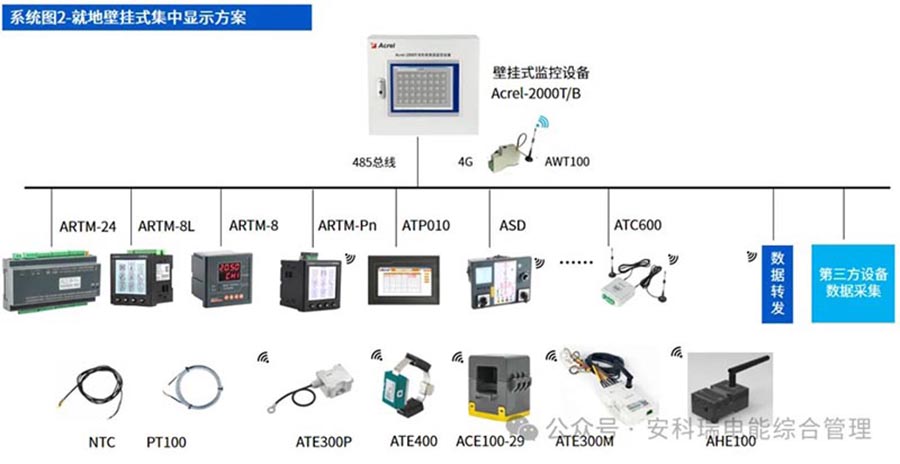

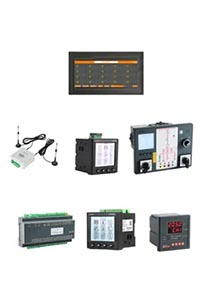

Dal monitoraggio del singolo armadio al controllo centralizzato, Ankerui ha creato una matrice di prodotti completa:

Dispositivo di visualizzazione ARTM Pn: supporta 60 sensori per unità, adatto a locali di distribuzione di piccole e medie dimensioni;

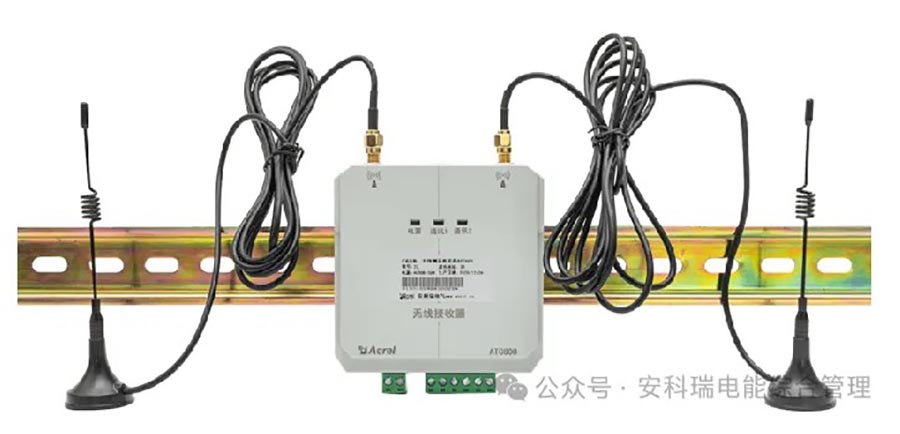

Ricetrasmettitore wireless per la misurazione della temperatura ATC: supporta l'accesso centralizzato a 240 posizioni del sensore;

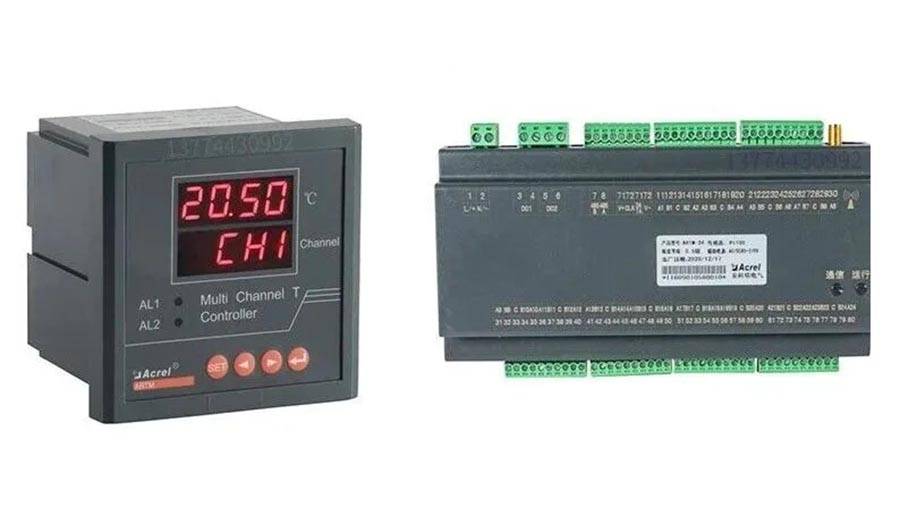

Strumento di ispezione ARTM8: personalizzato per la misurazione della temperatura multicanale di trasformatori e reattori.

Strumento di misura e ispezione della temperatura wireless con 8/24 canali

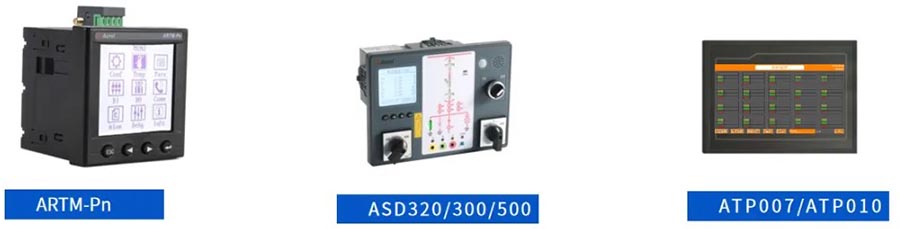

Terminale di visualizzazione

ARTM-Pn
Alimentazione funzionante: AC85~265V, DC100~300V adattivo, consumo energetico 8W
Metodo di installazione: installazione incorporata, apertura 92 * 92, profondità 65
Interfaccia di comunicazione: 1 interfaccia di comunicazione seriale RS485, protocollo di comunicazione Modbus RTU
Misurazione della temperatura a contatto: can connect to 60 ATE400
Misurazione della temperatura a contatto accuracy: ± 1 ² C
Acquisizione ingresso: ingresso 12V integrato a 4 canali, in grado di raccogliere lo stato di posizione di interruttori automatici, carretti a mano, ecc.
Configurazione dell'uscita: uscita passiva a 2 canali, con funzione di allarme per alta temperatura/sovratemperatura/differenza di temperatura di fase/cambiamento improvviso di temperatura
Misurazione dei parametri elettrici: corrente, tensione, frequenza, potenza attiva, potenza reattiva, kWh, ecc., livello 0,5

ASD320/300/500
Alimentazione funzionante: AC/DC 220 V, AC/DC 110 V adattivo
Requisito ingresso di stato: ingresso passivo con contatto pulito (alimentazione interna del dispositivo di visualizzazione dello stato)
Precisione di misurazione e controllo della temperatura e dell'umidità: temperatura <1 ° C; umidità relativa<3%
Misurazione della temperatura wireless: può essere utilizzata con il sensore di temperatura wireless ATE400, intervallo di misurazione della temperatura -50 ℃~125 ℃ C
Capacità di riscaldamento e uscita allarme: AC220V/5A
Requisito di visualizzazione live: la corrente di cortocircuito del lato secondario del sensore live a terra sotto tensione nominale deve essere maggiore di 200uA
Sistema da 10kV, capacità del sensore>100pF;
Sistema da 35 kV, capacità del sensore> 35 pF;
Sistema 6kV, capacità sensore>180pE
Comunicazione: interfaccia di comunicazione seriale RS485, protocollo Modbus RTU (ASD500 con porta di rete grande)
Dimensioni: 238 mm * 178 mm * 83 mm (larghezza * altezza * profondità)

ATP007/ATP010
Alimentazione funzionante: DC24V
Metodo di installazione: installazione incorporata
Interfaccia di comunicazione: la configurazione standard include 1 interfaccia di comunicazione seriale RS485 (protocollo Modbus RTU)
1 porta Ethernet
Misurazione della temperatura a contatto accuracy: ± 1 ° C
Allarme di alta temperatura: il cicalino della cintura bianca del dispositivo si attiverà quando la temperatura supera il valore impostato

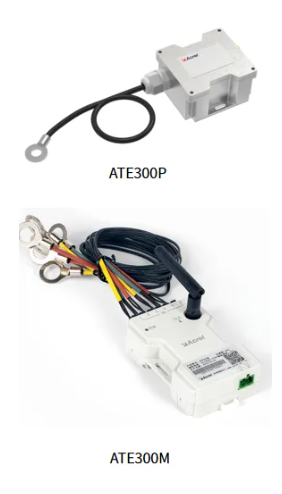

Sensore di temperatura wireless attivo

Tipo di parametro	Indicatore
Tipo di parametro	ATE300P	ATE300M
Frequenza senza fili	470 MHz/433 MHz	433 ~ 510 MHz
Distanza di comunicazione	500 mq di spazio aperto	1000 mq di spazio aperto
Frequenza di campionamento	25 secondi	300 ms/canale
Frequenza di trasmissione	5 minuti	1s-240s
Metodo di installazione	Fissaggio su guida/striscia	Fissaggio su guida/striscia
Alimentatore funzionante	batteria	CA/CC 85 V~265 V
Vita lavorativa	≥ 5 anni (25 ℃)	≥ 10 anni
Campo di misura	-50℃~300℃	-40℃~140℃
Precision	±1℃	±1℃
Sonda sensore	PT100	Sonda NTC di tipo split, 1-6 canali opzionali
Temperatura operativa	-40℃~85℃
Dimensioni strutturali	70 * 65 * 45,5 mm (lunghezza * larghezza * altezza)	Binario di guida da 35 mm
Scenari applicativi	Misurazione della temperatura superficiale di apparecchiature quali motori/condotti bus	Misurazione della temperatura superficiale di connettori elettrici, condensatori a bassa tensione e reattori in armadi a bassa tensione

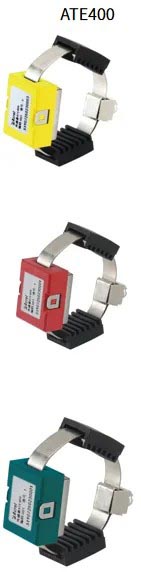

Sensore di temperatura wireless alimentato da CT

	Tipo di parametro	indicatore
	Tipo di parametro	ATE400
	Frequenza senza fili	470 MHz/433 MHz
	Distanza di comunicazione	Aperto 150 m (a 433 MHz, a 50 metri di distanza)
	frequenza di campionamento	15 secondi
	Frequenza di trasmissione	15 secondi
	Metodo di installazione	Fissaggio della lamiera in lega
	Alimentatore funzionante	Alimentatore a induzione TA, corrente di spunto ≥ 5A
	vita lavorativa	≥ 10 anni
	Campo di misura	-50℃~125℃
	Precision	±1℃
	Sonda sensore	base in lega
	Temperatura operativa	-40℃~85℃
	Dimensioni strutturali	25,82 * 20,42 * 12,8 mm (lunghezza * larghezza * altezza)
	Scenari applicativi	Contatti degli interruttori automatici dei quadri di media tensione, connettori per sbarre e connettori per cavi. Barre di rame per quadri a bassa tensione, connettori per cavi

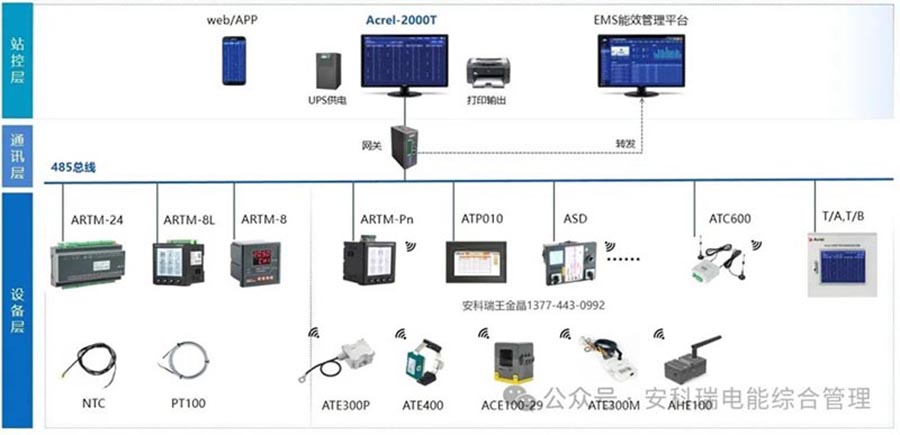

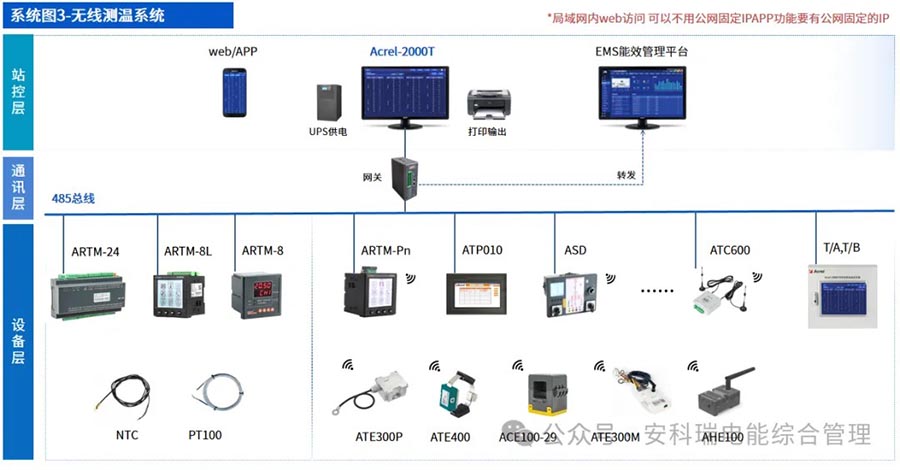

La piattaforma del sistema di monitoraggio della temperatura wireless Acrel-2000T, come "cervello intelligente", consente il monitoraggio in tempo reale 24 ore su 24, avvisi multi-livello (pop-up vocali SMS APP), tracciamento dei dati storici e gestione delle ispezioni a circuito chiuso. Può rilevare lo stato della temperatura dell'intera stazione senza uscire di casa, migliorando notevolmente l'efficienza operativa e di manutenzione.

Copertura completa della scena, salvaguardando la sicurezza elettrica aziendale

La soluzione di misurazione della temperatura wireless di Ankerui è stata ampiamente utilizzata in:

√Area chimica/acciaio/impianto di produzione

√Centro dati, centro logistico

√Parco della Catena del Freddo

√Nuova costruzione e ristrutturazione di sottostazioni e locali di distribuzione

√Aeroporti, ospedali, edifici commerciali, snodi di trasporto

√Armadi ad alta tensione, sbarre collettrici, connettori di cavi, contatti di interruttori automatici.

Condivisione dei casi

Il progetto chimico Shandong English comprende una sottostazione principale da 35 kV e 3 sottostazioni da 10 kV, per un totale di 76 armadi ad alta tensione. Ogni armadio è dotato di misurazione della temperatura wireless a 6 punti, utilizzando sensori ATE200/ATE400 e controllo intelligente ASD320 per ottenere la misurazione della temperatura online 24 ore su 24, 7 giorni su 7 e avvisi anomali in tempo reale di apparecchiature ad alta tensione in tutta la stazione, garantendo efficacemente la sicurezza elettrica in scenari chimici ad alto rischio ed eliminando i rischi di surriscaldamento, incendio e interruzioni di corrente non pianificate.

La sicurezza elettrica non è una questione da poco; la misurazione precisa della temperatura garantisce la sicurezza

Oggi, con la promozione accelerata della costruzione dual carbon e delle reti intelligenti, la sicurezza elettrica non è più una “domanda a scelta multipla”, ma un “corso obbligatorio”. Il surriscaldamento delle apparecchiature elettriche è il principale pericolo nascosto che provoca interruzioni di corrente e incendi elettrici. I metodi tradizionali di misurazione della temperatura presentano punti critici quali ampi punti ciechi, l’incapacità di monitorare in tempo reale e difficoltà di ristrutturazione.

La soluzione di integrazione della misurazione della temperatura wireless per tutti gli scenari di Ankerui presenta i vantaggi principali del wireless passivo, del rilevamento ad alta precisione, dell'installazione senza modifiche e del controllo intelligente della catena completa, passando dalla riparazione passiva alla prevenzione e al controllo attivi. I sensori della serie ATE non richiedono batterie, non richiedono manutenzione e sono abbinati alla piattaforma di monitoraggio Acrel-2000T per ottenere avvisi multilivello 24 ore su 24 e tracciabilità dei dati. Sono stati ampiamente utilizzati nel settore chimico, nei data center, negli hub di trasporto e in altri scenari, aiutando le aziende a eliminare i punti ciechi legati alla temperatura, a ridurre i costi operativi e di manutenzione, a prevenire gli incendi elettrici e a ottenere realmente controllabilità della sicurezza, prevenzione dei pericoli nascosti, tracciabilità dei dati e responsabilità.
