Avviso di surriscaldamento delle apparecchiature elettriche: soluzione di monitoraggio della temperatura wireless Acrel

25 02, 2026

1. Introduzione

Con il continuo sviluppo dell’economia globale e della tecnologia industriale, i sistemi di energia elettrica svolgono un ruolo sempre più importante nella società moderna. La sicurezza e l’affidabilità del funzionamento dei sistemi energetici sono quindi diventate preoccupazioni critiche per il settore. In particolare, con la diffusione diffusa di sottostazioni senza equipaggio, i tradizionali metodi di ispezione manuale vengono gradualmente sostituiti da tecnologie di monitoraggio intelligenti.

La tecnologia di monitoraggio wireless della temperatura fornisce il rilevamento della temperatura in tempo reale per i principali punti di riscaldamento delle apparecchiature elettriche ad alta tensione. Raccogliendo e analizzando continuamente i dati sulla temperatura, questa tecnologia aiuta a garantire un funzionamento sicuro e stabile dei sistemi di alimentazione, supportando al contempo strategie di manutenzione predittiva.

2. Contesto della ricerca e vantaggi tecnici dei sistemi di monitoraggio della temperatura wireless

Nelle centrali elettriche e nelle sottostazioni, il funzionamento a lungo termine di quadri ad alta tensione, sezionatori esterni e punti di connessione delle sbarre può portare a un surriscaldamento locale. Ciò è causato principalmente da una maggiore resistenza di contatto, ossidazione, accumulo di polvere o allentamento meccanico.

Poiché i terminali delle apparecchiature ad alta tensione sono generalmente esposti a campi elettrici elevati, i metodi tradizionali di misurazione della temperatura basati sul contatto non possono essere applicati in modo sicuro a causa dei rischi di isolamento.

La tecnologia di monitoraggio della temperatura wireless risolve questo problema trasmettendo i dati di temperatura tramite segnali radio. I sensori di temperatura vengono installati direttamente nei punti di riscaldamento, mentre il dispositivo di monitoraggio rimane elettricamente isolato dalle apparecchiature ad alta tensione.

Rispetto ai metodi di misurazione tradizionali, i sistemi di monitoraggio della temperatura wireless offrono numerosi vantaggi:

1. Alta sicurezza
Non esiste un collegamento elettrico diretto tra sensori e sistemi di monitoraggio, il che riduce i rischi di pericolo elettrico.

2. Capacità di monitoraggio in tempo reale
Il sistema consente l'acquisizione continua dei dati di temperatura e il monitoraggio remoto.

3. Bassi costi di manutenzione
Il monitoraggio wireless sostituisce le frequenti ispezioni manuali, riducendo i costi di manodopera.

4. Supporto per l'archiviazione e l'analisi dei dati
I dati sulla temperatura possono essere archiviati in sistemi di controllo centrali per analisi a lungo termine e decisioni di manutenzione predittiva.

Attualmente, le tecnologie di monitoraggio della temperatura comunemente utilizzate includono la misurazione della temperatura in fibra ottica, la misurazione del termistore, la misurazione della temperatura a infrarossi e la misurazione della temperatura wireless. Tra queste tecnologie:

• I sensori a termistore sono difficili da utilizzare su apparecchiature ad alta tensione esposte.
• Il monitoraggio della temperatura in fibra ottica fornisce un'elevata precisione ma comporta costi di installazione e apparecchiature elevati.
• La misurazione a infrarossi richiede solitamente un funzionamento manuale e non dispone di un monitoraggio continuo in tempo reale.
• Il monitoraggio wireless della temperatura sta gradualmente diventando la soluzione tradizionale grazie al suo equilibrio tra costi, sicurezza e prestazioni.

3. Soluzione del sistema di monitoraggio online della temperatura wireless Acrel

Il sistema di monitoraggio della temperatura wireless viene utilizzato principalmente per monitorare le variazioni di temperatura in quadri elettrici ad alta e bassa tensione, giunti di cavi, contatti di interruttori automatici, giunti di sbarre collettrici e apparecchiature di trasformatori.

Il sistema rileva potenziali rischi per la sicurezza causati da fattori quali ossidazione, allentamento o accumulo di polvere che potrebbero aumentare la resistenza dei contatti durante il funzionamento.

Le funzioni principali del sistema includono:

• Raccolta dati sulla temperatura in tempo reale
• Funzioni di allarme per anomalie della temperatura
• Archiviazione e analisi dei dati storici
• Monitoraggio remoto e gestione automatizzata delle operazioni

4. Componenti di rilevamento della temperatura

Sensori di temperatura wireless alimentati a batteria

Questi sensori sono installati direttamente nei punti di riscaldamento delle apparecchiature. Sono alimentati da batterie integrate e trasmettono i dati in modalità wireless. Sono adatti per contatti di quadri ad alta tensione e giunti di sbarre collettrici.

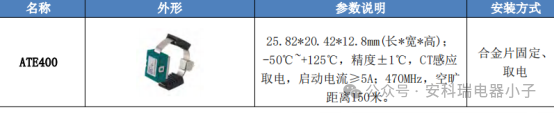

Sensori di temperatura wireless alimentati da CT

Questi sensori vengono utilizzati principalmente in ambienti operativi ad alta corrente come contatti di interruttori automatici, punti di connessione di sbarre collettrici e terminali di cavi ad alta tensione. I sensori ottengono energia attraverso l'induzione del trasformatore di corrente, eliminando la necessità di sostituire la batteria e prolungandone la durata.

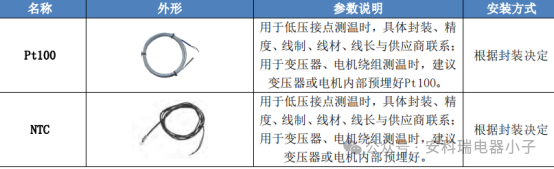

Sensori di temperatura cablati

I sensori cablati vengono utilizzati principalmente in apparecchiature a bassa tensione o scenari di monitoraggio ad alta precisione, come avvolgimenti di trasformatori e avvolgimenti di motori. I rilevatori di temperatura a resistenza Pt100 sono comunemente usati come elementi di rilevamento.

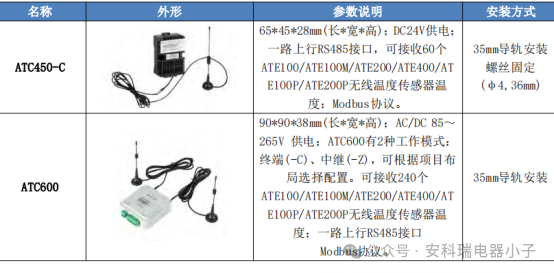

5. Unità di ricezione e visualizzazione

I sistemi di monitoraggio della temperatura wireless sono generalmente costituiti da moduli riceventi e terminali di visualizzazione.

• Unità ricevente
  Responsabile della ricezione ed elaborazione dei dati di temperatura trasmessi dai sensori.

• Unità di visualizzazione
  Utilizzato per visualizzare visivamente le curve di temperatura, lo stato dell'apparecchiatura e le informazioni sugli allarmi.

Questa struttura consente al personale di manutenzione di monitorare lo stato di funzionamento delle apparecchiature in tempo reale.

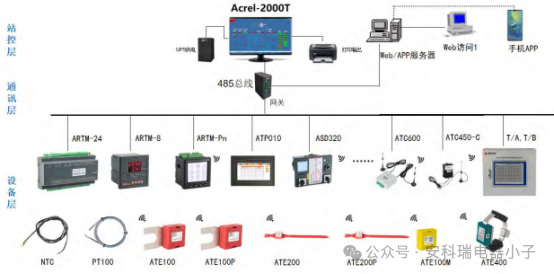

6. Architettura della soluzione del sistema di monitoraggio della temperatura wireless

Il sistema di monitoraggio della temperatura wireless Acrel-2000/T integra i dati di temperatura provenienti da tutti i dispositivi di monitoraggio della sottostazione in una piattaforma di gestione centralizzata.

Il sistema combina tecnologia informatica, tecnologia di comunicazione e tecnologia di elaborazione dati per ottenere un monitoraggio e una gestione centralizzati delle informazioni sulla temperatura.

Le funzioni principali includono:

• Acquisizione e trasmissione dei dati in tempo reale
• Analisi della curva di andamento della temperatura
• Archiviazione e interrogazione dei dati storici
• Gestione allarmi di sovratemperatura e registrazione eventi

Il sistema è dotato di un database indipendente per l'archiviazione dei dati a lungo termine e l'analisi del funzionamento delle apparecchiature. Analizzando l'andamento della temperatura, gli ingegneri possono valutare le condizioni di invecchiamento delle apparecchiature e ottimizzare le decisioni di manutenzione.

7. Scenari applicativi tipici

La tecnologia di monitoraggio wireless della temperatura è ampiamente utilizzata in numerosi settori, tra cui:

• Sistemi di trasmissione e distribuzione di energia
• Industria manifatturiera dell'acciaio
• Industria mineraria
• Industria petrolchimica

Le posizioni di monitoraggio comuni includono:

• Conduttori della linea di trasmissione
• Boccole del trasformatore principale
• Scollegare i contatti dell'interruttore
• Giunti di quadri ad alta tensione
• Terminali dei cavi
• Superfici dei condensatori

Il sistema contribuisce a migliorare l'affidabilità operativa delle apparecchiature attraverso il monitoraggio in tempo reale e le funzioni di allarme rapido.

8. Valore dell'applicazione tecnica

L'applicazione della tecnologia di monitoraggio wireless della temperatura migliora significativamente la gestione del funzionamento del sistema di alimentazione.

I principali vantaggi includono:

• Migliorare la sicurezza e l’affidabilità della rete elettrica
• Ridurre i tassi di guasto delle apparecchiature
• Ridurre al minimo la durata e la portata delle interruzioni di corrente
• Riduzione dei costi di ispezione manuale
• Migliorare i benefici economici e sociali dei sistemi di potere

La manutenzione programmata tradizionale si sta gradualmente evolvendo in una manutenzione basata sulle condizioni supportata da tecnologie di monitoraggio intelligenti.

9. Conclusione

La tecnologia di monitoraggio wireless della temperatura svolge un ruolo importante nel garantire il funzionamento sicuro dei sistemi di alimentazione elettrica. Monitorando e analizzando continuamente i dati sulla temperatura, è possibile prevedere il degrado delle apparecchiature e prevenire potenziali guasti.

Con lo sviluppo della tecnologia Internet of Things (IoT) e la costruzione di reti intelligenti, la tecnologia di monitoraggio wireless della temperatura svolgerà un ruolo sempre più importante nella futura gestione della sicurezza del sistema energetico.
