Cos'è un UPS?

L'UPS (Uninterruptible Power Supply) è un dispositivo di alimentazione di emergenza che integra funzioni di conversione dell'energia, stoccaggio dell'energia e controllo: un sistema completo di protezione dell'alimentazione che incorpora raddrizzatori, inverter, batterie, interruttori statici e circuito di controllo s.

La sua funzionalità principale comprende due aspetti chiave:

Innanzitutto, quando l’energia elettrica è normale, filtra i disturbi della rete come fluttuazioni di tensione, sovratensioni e armoniche, fornendo energia stabile e pulita ai carichi.

In secondo luogo, in caso di interruzione dell'alimentazione di rete, passa senza interruzioni all'energia immagazzinata nella batteria (tempo di commutazione dell'UPS online <10 ms) per evitare guasti alle apparecchiature di carico e perdita di dati.

Chiarimento critico: un UPS ≠ solo una batteria! La batteria è semplicemente il "componente di accumulo dell'energia", responsabile solo dell'immagazzinamento dell'energia elettrica. Un sistema UPS completo richiede il funzionamento coordinato dei moduli principali, inclusi rettifica, inversione e commutazione per soddisfare la propria missione di protezione dell'alimentazione.

Topologie UPS tradizionali e differenze principali:

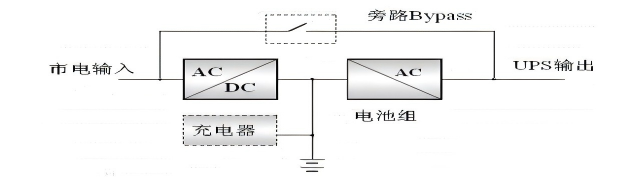

• UPS online: alimenta i carichi in modo continuo tramite l'inverter con tempo di trasferimento pari a zero, offrendo la massima qualità di alimentazione. Ideale per applicazioni critiche come controllo industriale, strutture mediche e data center (scenari target principali).

L'UPS online fornisce alimentazione CA al carico attraverso il circuito dell'inverter indipendentemente dallo stato della tensione di rete, mantenendo l'inverter sempre operativo. Durante le interruzioni, converte immediatamente l'energia immagazzinata nella batteria in alimentazione CA per il carico, ottenendo un trasferimento senza interruzioni.

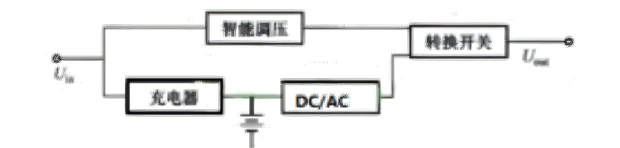

• UPS di standby: fornisce direttamente l'alimentazione di rete in condizioni normali, attivando l'inverter solo durante le interruzioni con un tempo di trasferimento di decine di millisecondi. Adatto per carichi non critici come computer e router.

1. Caricabatterie: carica e carica in mantenimento la batteria durante il normale funzionamento della rete.
2. DC/AC Inverter: Rimane inattivo quando è presente l'utenza; durante le interruzioni, converte l'alimentazione CC (dalla batteria) in alimentazione CA per i carichi, con forme d'onda di uscita che includono onda quadra, onda quasi quadra o onda sinusoidale.
3. Interruttore di trasferimento: collega l'alimentazione in ingresso ai carichi durante il normale funzionamento; disconnette l'utilità e collega l'inverter durante le interruzioni per continuare ad alimentare i carichi.
4. Regolatore automatico di tensione: regola e stabilizza la tensione di uscita quando è presente l'utilità.

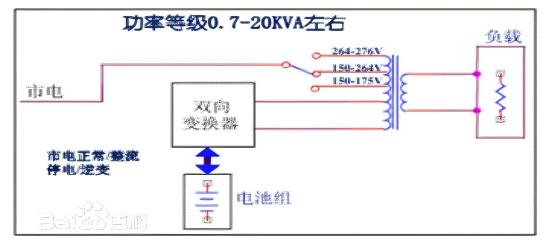

• UPS Line-Interactive: fornisce una regolazione parziale della tensione con tempo di trasferimento tra i tipi online e standby. Adatto per piccoli ambienti ufficio.

Durante il normale funzionamento della rete, fornisce una migliore potenza di rete ai carichi attraverso la regolazione intelligente del trasformatore, mentre l'inverter funziona in modalità inversa per caricare la batteria. Durante le interruzioni i carichi sono interamente alimentati dall'energia della batteria tramite l'inverter. Questo convertitore bidirezionale funziona sia come inverter che come caricabatterie.

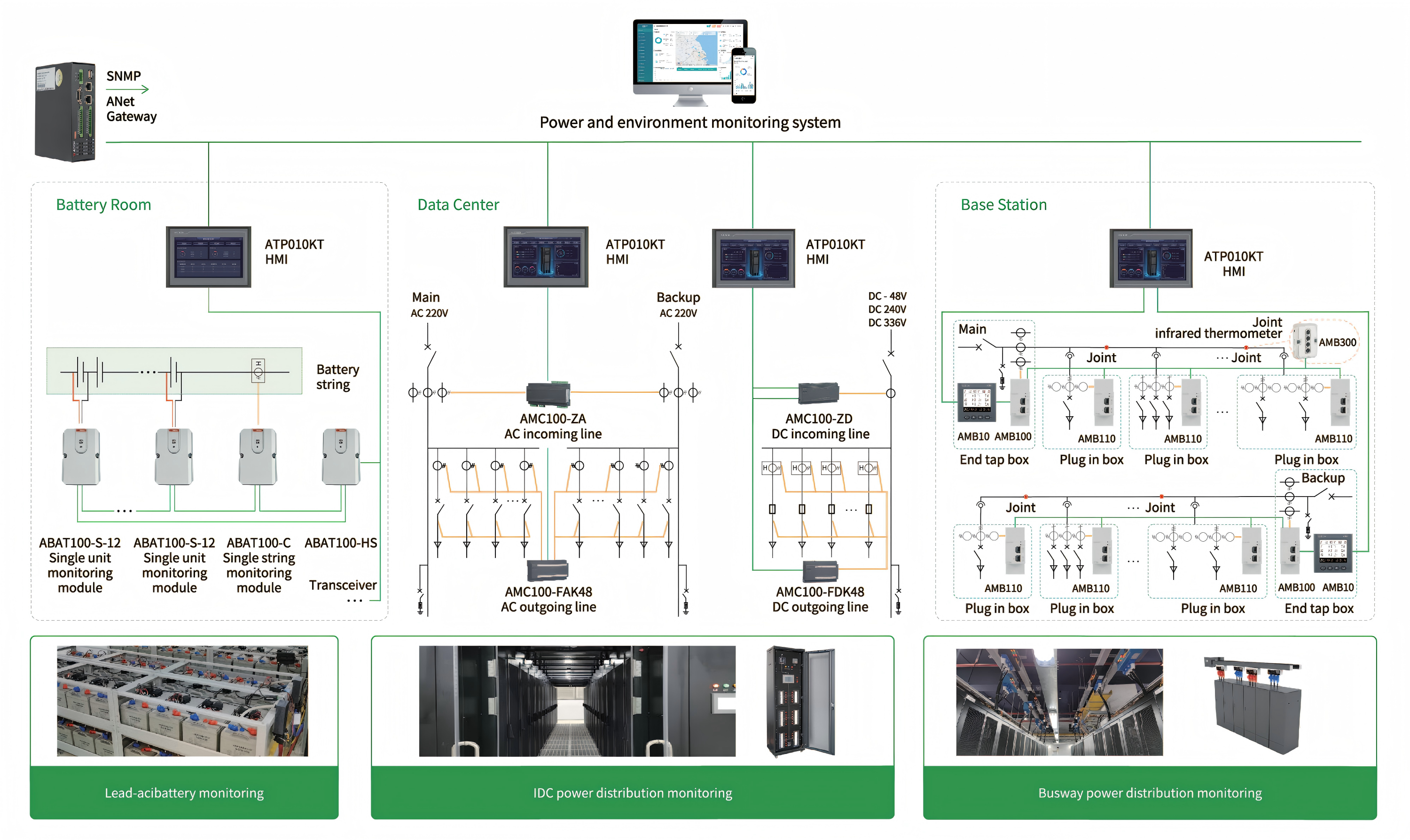

Soluzioni Acrel:

Monitoraggio della batteria

• Monitoraggio online 24 ore su 24, 7 giorni su 7, per il rilevamento tempestivo di celle con prestazioni ridotte
• Sono disponibili tre gamme di tensione: configurazioni da 2 V, 6 V, 12 V per adattarsi alla maggior parte dei tipi di batterie
• Monitoraggio per cella di tensione, resistenza interna e temperatura dell'elettrodo negativo
• Installazione plug-and-play: il semplice cablaggio da polo a polo non richiede formazione specializzata

• Monitoraggio online 24 ore su 24, 7 giorni su 7, della corrente di carica/scarica e della temperatura ambiente
• Presenta isolamento ottico e supporto del protocollo MODBUS per un'integrazione perfetta con sistemi di monitoraggio di terze parti
• Offre alta affidabilità e prestazioni stabili

Misuratori CC
